| VON |
von Mises 應力 |
| VONDC： von Mises [方向性組成] |
僅適用於線性動態 - 諧波研究。 該求解器因有考量六個應力零組件的適當符號 (正或負)，其所執行的 von Mises 應力計算會更為準確。
VON： von Mises 應力繪圖會從應力的六個組成計算 von Mises 應力。 亦適用於 VONDC： von Mises [方向性組成] 應力繪圖。 然而，由於會針對最大穩態振盪幅度導出線性動態諧波研究結果，因此 von Mises 應力結果的傳統計算方法只會考慮應力組成的正值。 當某個應力組成為正值，而其他應力組成為負值時，會發生應力階段偏移。 VONDC： von Mises [方向性組成] 應力繪圖會考慮應力階段偏移的影響。 根據 von Mises 數學關係式，正負應力組成的差的平方，可能會大於正應力組成值的差。 因此 VONDC： von Mises [方向性組成] 應力值預期比 VON 更加保守： von Mises 應力值。
|
| P1 |
於第一個主軸方向上的正向應力 |
| P2 |
於第二個主軸方向上的正向應力 |
| P3 |
於第三個主軸方向上的正向應力 |
| INT |
應力強度 = P1 - P3(a)
使用 P1： 最大絕對正向應力，和 P3： 最小絕對正向應力。
|
| TRI |
三軸應力 = P1 + P2 + P3 (主應力組成的總和。 同時也稱為第一個應力不變量，因為無論您將什麼座標轉換套用到應力張量，該值都不會變更。) |
| SX |
於所選參考幾何的 X-方向上的正向應力 |
| SY |
於所選參考幾何的 Y-方向上的正向應力 |
| SZ |
於選參考幾何的 Z-方向上的正向應力 |
| TXY |

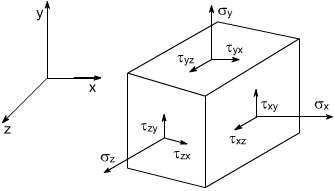

作用在垂直於所選參考幾何 X 方向之基準面的 Y 方向上的剪應力 針對剪應力分量，第一個索引表示表面法線的方向，第二個索引表示剪應力分量的方向。
|
| TXZ |
作用在垂直於所選參考幾何 X 方向之基準面的 Z 方向上的剪應力 |
| TYZ |
作用在垂直於所選參考幾何 Y 方向之基準面的 Z 方向上的剪應力 |
| ERR |
能量範數錯誤 (適用於靜態及置入測試研究) |
| CP |
接觸壓力 (b)
|
| ILTXZ |
XZ 平面上的層間剪力 |
| ILTYZ |
YZ 平面上的層間剪力 |
(a) 在某些設計法規和參考中，Tresca 同等應力定義為等於 (P1 – P3) 的兩倍最大剪應力，或是應力強度。
(b) 接觸壓力是從整體節點應力的座標轉換而來的。 在每個節點上，求解器會報告從可在模擬期間產生的任何施加負載、限制和接觸力所導出的接觸壓力。
沿著接觸力方向的單位向量 N 為整體座標系統中的 {Nx, Ny, Nz}。 會沿著單位向量 N 投影節點的應力張量，在整體座標系統中導出接觸壓力的三個組成 {Px, Py, Pz}。
每個節點的接觸壓力 CP 量是每個零組件的正方形總和的平方根。 接觸壓力的方向永遠是垂直於接觸區域。
