應力熱點診斷工具可偵測模型中鄰近元素之間應力梯度不規則的區域。 在某些情況下,這些不規則高應力梯度可能是應力奇異性所造成。
「應力熱點」功能僅適用於使用實體與薄殼網格元素的線性靜態研究。
應力熱點診斷工具可識別模型中在鄰近元素之間具有不規則應力梯度的區域。 不規則應力梯度可能是因應力奇異性所致。
「應力熱點」診斷工具在偵測主要邊線周圍的不規則應力梯度時,會提示您局部精細化網格,並執行應力奇異性偵測。
數值分析有應力奇異性的概念存在,但沒有具體的意義,因為在單一點上並沒有無限的應力
在以下情況下,應力熱點診斷工具會偵測不規則應力梯度:
- 在實體和薄殼本體上靠近尖角幾何邊線,並位於角落。
 |
 |
(a) 在沒有套用圓角的尖銳邊線處偵測到應力奇異性。 共同尖角邊線處的幾何平面夾角範圍從 0º 到 360º。 |
(b) 應力熱點診斷工具可以偵測角落的應力奇異性 (內部與外部)。 這些角落位在範圍從 0º 到 360º 的角度上。 |
- 在負載環境下,所套用的邊界條件將本體限制為自由展開 (或收縮) 的區域。 請記住,在真實世界中,並沒有「剛性無限」的支撐或固定物。
- 在套用負載/固定物之實體的幾何邊線上,或在邊界條件突然轉變 (非常剛性至彈性) 的幾何邊線上。
- 在套用點負載與點固定物的頂點周圍 (在實體或薄殼上)。
不會偵測互相接觸之區域的應力熱點。
若要開啟應力熱點診斷:
- 以滑鼠右鍵按一下結果
資料夾,然後按一下應力熱點診斷。
|
敏感度係數 |
使用以每個本體最大等效應變為基準的相對等效應變量值,篩選參與應力熱點診斷的元素。 較高的敏感度係數會包含更多應變高的元素,並可偵測到多個本體上的多個應力熱點區域 (但代價是計算時間較長)。
例如,若敏感度係數為 60%,工具就會包含落在各本體最高等效應變前 60% 內的元素。
|
|
節點值 |
選擇此項目時,您可以在節點或元素 von Mises 應力的輪廓繪圖上檢視應力熱點。 元素繪圖會為每個元素顯示一個應力值。 節點繪圖會為每個節點顯示一個應力值。 |
|
執行應力熱點診斷 |
執行應力熱點診斷工具。 如果偵測到應力熱點,您可在下一步中看到以灰色顯示熱點區域的 von Mises 等值繪圖。 您可在中,選擇與預設灰色不同的顏色來進行應力熱點的影像計算。 您無法修改顯示在應力熱點繪圖之圖表上的最大臨界應力值。 模型中應力值高於最大臨界應力值的區域會以灰色強調顯示,並由求解器標示為應力熱點。
|
|
顯示/隱藏應力熱點 |
開啟或關閉 von Mises 等值繪圖上的應力熱點顯示。 |
|
顯示/隱藏應力奇異性 |
您在執行「應力奇異性診斷」時,切換 von Mises 輪廓繪圖上應力奇異性的顯示情形。 |
|
隔離應力熱點 |
只對應力熱點區域的元素進行影像計算。 模型的其餘部分會以透明模式顯示。 在繪圖圖例中,您可以檢視為分析所考慮的敏感度係數、標示為應力熱點的元素數,以及標示為應力熱點之元素的百分比。
|
|
隔離應力奇異性 |
您在執行「應力奇異性診斷」時,只對導致應力奇異性之主要邊線上的元素進行影像計算。 |
|
繪製收斂圖表 |

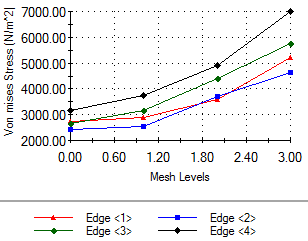

在您執行「應力奇異性診斷」時提供使用。 在連續進行網格精細化之後,繪製在主要邊線上觀察到的最大 von Mises 應力。 分歧的 von Mises 應力值指向應力奇異性。 例如,下列繪圖針對四個主要邊線顯示了橫跨三個網格精細化層級的分歧 von Mises 應力。 這些邊線是導致局部應力奇異性的原因。

請考慮使用圓角工具使尖角邊線圓滑,以免出現應力奇異性。
|
偵測應力奇異性 (較慢)
「應力熱點」診斷工具會偵測模型中具有不規則高應力梯度的區域,您可以將局部網格精細化套用至熱點區域中的所選幾何邊線,來檢查是否是這些尖角邊線導致了應力奇異性。
|
網格精細化層級 |
設定網格精細化層級: 二級或三級。 |
|
跨層級元素大小降低係數 |
設定跨網格精細化層級的網格降低係數。 請參閱網格精細化詳細資訊表格中每個網格精細化層級的已計算網格大小。 您也可以為每個精細化層級輸入網格大小值。 針對所選幾何圖元,清除包括下的核取方塊,然後輸入跨網格精細化層級的所需元素大小。 |
|
元素大小成長率 |
設定連續網格圖層之間的元素大小成長率。 假設用於網格化邊線的網格元素大小為 e,而 r 為元素大小成長率,則從該邊線向外放射延伸的圖層中的平均元素大小為: e、e*r、e*r2、e*r3、 ....、e*rn。 |
|
網格精細化詳細資訊 |
顯示套用局部網格精細化的邊線,以在執行「應力奇異性診斷」時偵測局部應力奇異性。 選擇一條邊線,來在模型中予以強調顯示。
會列出目前的網格大小以及跨精細化層級的連續網格大小。 進行「應力奇異性診斷」時,只能考慮位於實體本體尖角處的邊線。 |
|
以原始網格設定還原研究 |
您在執行應力奇異性偵測時,程式會將原始網格元素大小保留為目前網格值。 |
|
以最終層級設定覆寫現有網格和結果 |
您在執行應力奇異性偵測時,來自最後一個精細化層級的網格大小會變為目前網格大小。 來自「應力奇異性診斷」的繪圖以最終網格層級設定為基礎。
最後一個精細化層級會儲存至網格下研究樹狀結構中的網格控制定義中。
|
|
執行應力奇異性診斷 |
執行完「應力熱點診斷」之後,您可以執行「應力奇異性診斷」。 程式會偵測您模型中偵測到應力熱點的幾何邊線,並套用連續局部網格精細化,來識別應力奇異性。 您可以設定新網格精細化層級,進一步精細化主要邊線上的局部網格,來重新執行「應力奇異性診斷」。 |
 |

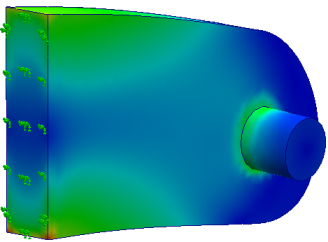

應力熱點繪圖。 區域中識別為應力熱點的元素會顯示為灰色。 在元素上探查到的註記會在值中顯示應力熱點字串。 |
 |

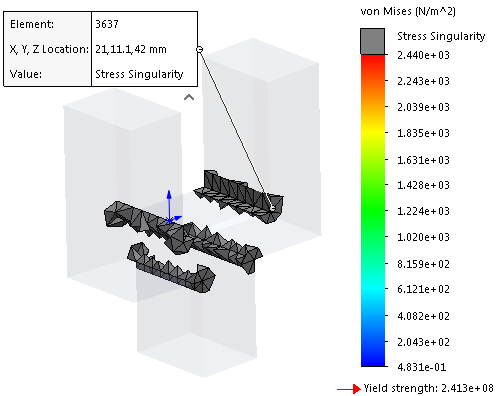

隔離應力奇異性繪圖。 在元素上探查到的註記會在值中顯示應力奇異性字串 |
