螺栓的拉伸應力區域

當您選擇 計算的拉伸應力區域 (連接器螺栓 PropertyManager ) 時,程式會計算拉伸應力區域 ( At),這是螺栓螺紋部分的最小區域,根據公式: At = [(d3 + d2) / 2)]2 * π /4

  • P = 螺距,兩條相鄰螺紋之間的軸距
  • n = 1 / P,每英吋 (ANSI) 或公釐 (ISO) 的螺栓螺紋數
  • d = 名義栓身直徑

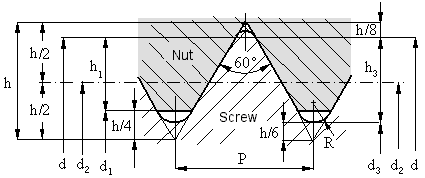

ISO 螺栓螺紋
  • d3 = d - 1.2268 * P
  • d2 = d - 0.6495 * P
拉伸應力區域的公式會變為: At = 0.7854 * [d - (0.9382 * P)]2

代入 P = 1 / n 可求出 At = 0.7854 * [d - (0.9382 / n)]2,其中 d 的單位為 mm,而 n 的單位為螺紋/mm。

ANSI 螺紋

對於拉伸應力區域的計算,會遵循簡單的方法:

At = 0.7854 * [d - (0.9743 / n)]2,其中 d 的單位為英吋,而 n 的單位為螺紋/英吋。

參考: 機械裝置手冊由 Industrial Press 發行

下表提供主要 ISO M 大螺紋螺栓的名義螺栓直徑與斜度值。
表 1. ISO M 公制螺栓螺紋,ISO 724 (DIN 13 T1)
名義直徑 d (mm) 斜度 P (mm)
M 1.60 0.35
M 2.00 0.40
M 2.20 0.45
M 3.00 0.50
M 4.00 0.70
M 4.50 0.75
M 5.00 0.80
M 6.00 1.00
M 8.00 1.25
M 10.00 1.50
M 12.00 1.75
M 16.00 2.00
M 20.00 2.50
M 24.00 3.00
M 30.00 3.50
M 36.00 4.00
M 42.00 4.50
M 48.00 5.00
M 56.00 5.50
M 64.00 6.00
