對面垂直套用非均勻壓力

對面垂直套用非均勻壓力：

  1. 在 Simulation 研究樹狀結構中，於外部負載 圖示上按右鍵，然後選擇壓力。
    壓力PropertyManager 出現。
  2. 在類型之下，選擇垂直於所選面。
  3. 在圖面中，按一下您要套用壓力的面。
  4. 在壓力值之下，進行下列操作：
    1. 將單位 設定為所需的壓力單位。
    2. 在壓力值方塊 中輸入壓力值。
  5. 按一下 。
  6. 核取非均勻分佈核取方塊。
  7. 按一下選擇一個座標系統方塊 ，並從 FeatureManager (特徵管理員) 樹狀結構中選擇座標系統。

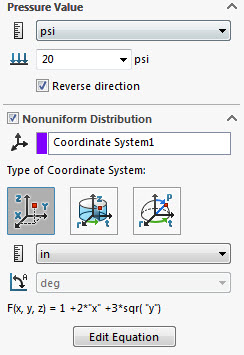

  8. 選擇一個座標系統 (笛卡爾、圓柱或球形)，然後按一下編輯數學關係式以輸入描述非均勻分佈的數學關係式。例如：

    上述設定會在笛卡爾座標中套用下列壓力：

    P(x,y) = 20 ( 1+2*X+3*sqrt (Y))

  9. 按一下 。

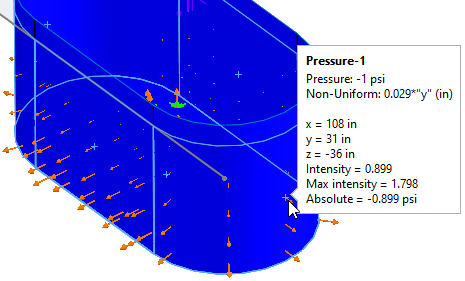

    在定義非均勻分佈的壓力後，您可以將游標移至壓力的箭頭符號上方，以查詢該位置的值。

    SOLIDWORKS Simulation 僅列出箭頭符號存在之位置的壓力值。軟體會根據您套用壓力所在的幾何產生適當的箭頭符號數量。



    註記會列出下列項目：
    • 壓力。壓力值，包括壓力單位
    • 非均勻。定義非均勻壓力分佈的數學關係式，包括長度的單位
    • x、y 與 z。相對於參考座標系統之所選箭頭符號的 X、Y 與 Z 座標
    • 強度。定義所選箭頭符號所在處非均勻分佈之數學關係式的值
    • 最大強度。定義在箭頭符號所有位置之間非均勻分佈的數學關係式最大值
    • 絕對。壓力值 * 所選箭頭符號上數學關係式的值
