產生邊線結果的圖表

您可以針對模型的所選邊線產生所需結果的 2D 圖表。圖表會顯示沿著所選邊線 (X 軸) 的結果 (Y 軸) 對應於參數距離的情形。您必須選擇一個邊線才能使用此選項。

1. 在圖表區中顯示所要的結果繪圖。
2. 在 Simulation 研究樹狀結構中，在繪圖圖示上按右鍵，然後選擇探查 。
3. 在探查結果 PropertyManager 中，於選項之下，選擇在所選圖元。
4. 在結果之下：

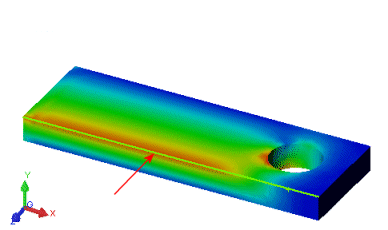

   1. 在圖表區中，按一下您要據以繪製所示結果的邊線。
   2. 按一下更新。
   軟體便會列出所有與所選邊線相關的節點結果值。若要反轉參數變數，選擇反轉邊線繪圖。
5. 在報告選項之下，按一下繪圖。

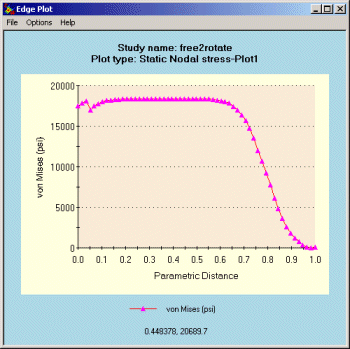

   邊線繪圖視窗會開啟並顯示所示結果的值 (圖表的 Y 軸) 對應於正規化為 1 的所選邊線 (X 軸) 上的參數距離。
6. 按一下 來關閉圖表視窗。
7. 按一下 。
