編輯展平路線 PropertyManager - 製造樣式

您可以移動展平路線中心並編輯製造樣式展平路線。

開啟編輯展平路線 PropertyManager:

用右鍵按一下在 FeatureManager(特徵管理員) 設計樹狀結構中的製造樣式的展平路線,然後選擇 編輯展平路線

要編輯的項目

選擇您要編輯的展平路線元素 (直線、不規則曲線或圓弧)。

路線線段   在圖面中線段。只有不規則曲線及圓弧線段可以被拉直。
連接器   選擇要編輯的展平路線連接器。

面選擇

選擇連接器的面和基準面,以重新定位連接器與所選基準面平行的方位。

展平後維持目前的 Z-偏移

選擇此選項可維持連接器與扇出之間的偏移。僅適用於維持其 3D 方位的連接器。

編輯工具

接著,您選擇的元素類型能決定可用的編輯工具。

文意感應工具列會顯示在展平路線上執行操作的選項。

展平的路線中心 變更展平的路線中心路線草圖線段兩點之間的位置。
拉直 將所選的不規則曲線或圓弧線段拉直到指定的百分比。軟體會在您要拉直的圖面中強調顯示路線線段。您可以反轉線段方向,或是對線段的所有分支套用拉直。
加入彎折 指定所選線段的位置 (以百分比為單位)、半徑和彎折角度。您可以使用三度空間參考或 PropertyManager 來加入彎折。
調整角度 指定所選直線或弧線段的角度。您可以使用三度空間參考或 PropertyManager 來增加角度。
水平反轉或垂直反轉 展平的路線中心為基準水平或垂直反轉任何路線線段。
調整扇出 操控及定位扇出管段。
調整距 X 軸的角度   調整直線角度或距 X 軸的弧度。
水平 若為角度,則將所選線段保持水平。
垂直 若為角度,則將所選線段保持垂直。
編輯位置百分比 指定所選線條或弧線段的編輯位置。
您可以在圖面中沿線段拖曳編輯位置。
半徑 指定所選線段的半徑。
彎折角度 指定所選線段與水平方向構成的彎折角度。
角度 指定所選線段與水平方向構成的角度。
套用   將編輯操作套用於所選的線段。

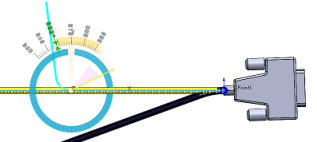

紅線用來指示您在使用編輯工具時出現在圖面中的編輯操作。

進模口板邊線位置

X-座標 指定進模口板邊界中心的 x 座標。
Y-座標 指定進模口板邊界中心的 y 座標。
