DimXpert 值 PropertyManager

您可以在 DimXpert 值 PropertyManager 中指定尺寸和公差的顯示。

設定公差和精度的預設值：

按一下選項 > 文件屬性 > DimXpert。

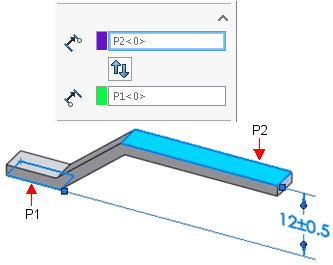

參考特徵

公差特徵 上基準面 P2。
對大小尺寸而言，只有 公差特徵 會出現在 PropertyManager 中。
起點特徵 下基準面 P1。
請參考 ASME Y14.5M -1994 第 2.6.1 節或 ISO 129，以取得原點和公差特徵的相關資訊。
交換特徵
  使用不同原點特徵的範例：
原點特徵 = 下基準面 P1。 原點特徵 = 上基準面 P2。
箭頭所指的原點符號即代表原點特徵。
記下不同的尺寸結果。

DimXpert 方向(X)

在兩軸或兩種線型特徵之間套用尺寸時，就會出現此選項。X、Y 和 Z 選項與零件座標系統有關，且垂直於特徵基準軸的每個零件軸也啟用這三個選項。請參閱
啟用 X 和 Y 選項的特徵，其軸便是沿著 Z 方向。
垂直選項 N 會根據兩個特徵之間的最短距離來定義尺寸方向。
使用者定義的選項 U 則沿著平行於邊線或垂直於平面的方向來指出尺寸方向。

在此例中，尺寸方向與邊線平行。
請參閱

樣式

樣式瞭解詳細資訊。

公差/精度

  公差修飾符 將 ISO 14405-1:2016 標準型符號套用至 DimXpert 的尺寸與公差。

您可將符號和其他文字直接加入到 ISO 尺寸及其公差。
  標註值 對具有多種規格的鑽孔類型標註而言，所有尺寸都會個別列出。此功能適用於具有深度的簡易鑽孔、柱孔、錐孔、合併溝槽尺寸、和導角。
公差類型 從清單中選擇。可用選擇視尺寸類型而有所不同。
最大變異
最小變異
  顯示括弧 在公差值前後插入括弧。
單位精度 從清單中為尺寸值選擇小數點後的位數。
公差精度 從清單中為公差值選擇小數點後的位數。
鑽孔和軸：
分類 (配合、配合公差 或 配合 (僅有公差)) 當您選擇 孔配 或 軸配 (如下所示) 時，其他類別 (孔配 或 軸配) 中的清單會依據類別篩選。
孔配 及 軸配 (配合、配合公差 或 配合 (僅有公差)) 從清單中選擇或輸入任何文字。
如果您指定了最大極限公差或軸配 (不可同時指定兩者)，那麼在配合公差或 配合 (僅有公差)類型中就可以使用雙向公差 (最大極限公差及最小極限公差)。
  配合公差顯示 (配合、配合公差，或 配合 (僅有公差)) 選擇下列其中一項：

顯示直線分隔堆疊

顯示無直線分隔堆疊

直線顯示

主要值

這是唯讀選項，它會顯示尺寸名稱和值。

  以半角顯示 將圓錐角度尺寸顯示為半角。這可讓您將圓錐的全角轉換為半角。

尺寸標註文字

  副本數量 對複製排列而言，這會顯示副本數量。
  文字 尺寸會自動出現在方塊中，由 <DIM> 表示。 將游標放在方塊的任意處即可插入文字。
鑽孔使用 txcalloutformat.txt 檔案指定的格式。 請參閱 DimXpert 大小尺寸的標註格式檔案，以取得詳細資訊。
對某些類型的尺寸，額外的文字自動出現。 例如，柱孔的孔標註顯示鑽孔的直徑及深度 (<MOD-DIAM><DIM><HOLE-DEPTH>xx)。 在異型孔精靈中為鑽孔產生的鑽孔標註會顯示來自於異型孔精靈的資訊。 您可以編輯文字，並插入來自 標註變數 對話方塊的變數。
加入括弧 您可以用括弧或不用括弧來顯示從動 (參考) 尺寸。根據預設會以括弧來顯示。
檢查尺寸
尺寸置中 當您在尺寸界線間拖曳文字時，尺寸文字會抓取至尺寸界線的中間。

偏移文字 使用導線來從尺寸線偏移尺寸文字。
  調整 您可以水平調整文字，而有些標準，您可以垂直調整導線。
  • 向左調整 、向中調整 、向右調整 。
  • 向上調整 、置中調整 、向下調整 。
  符號 在您所要的符號上按一下來放置游標。 按一下符號圖示，或按一下更多符號 來存取符號圖庫。
將符號加入至 DimXpert 尺寸時請務必小心，因為符號可能會改變尺寸和公差的基礎定義。
  全部大寫字 在圖面中，所選擇的尺寸或孔標註會用全部大寫的格式顯示文字。清除該選項可返回混合大小寫。

雙重單位尺寸

指定尺寸要同時以文件的單位系統及另一尺寸單位來加以顯示。兩個單位在工具 > 選項 > 文件屬性 > 單位中均有指定。

單位精度 從清單中為尺寸值選擇小數點後的位數。
公差精度 從清單中為公差值選擇小數點後的位數。
