自動產生扣件組合件的 DimXpert 註記

您可以使用 DimXpert 來自動註記固定或浮動扣件組合件的兩個零組件其中之一。

軟體使用來源零組件的註記來產生目標零組件的註記。 它使用 ASME Y14.5 所述的固定及浮動扣件公式來計算公差。

若要使用 DimXpert 來自動註記固定或浮動扣件組合件的兩個零組件其中之一：

1. 按一下工具 > MBD 尺寸 > 自動配對公差

   。

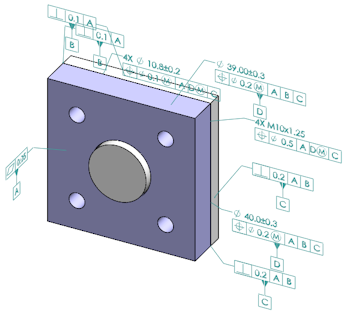

2. 在來源中，選擇來源零組件 (紅色箭頭)。
3. 在目標中，選擇目標零組件 (黑色箭頭)。


4. 按一下 。
