連續尺寸

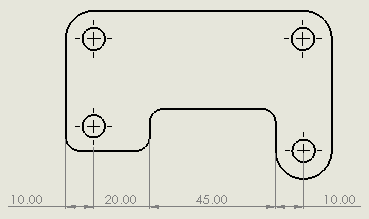

您可以產生從一個特徵到下一個特徵連續測量到的相關尺寸。

您可以在零件和組合件的工程圖和草圖中產生連續尺寸。 連續尺寸是由幾何導出的參考尺寸。 您不能更改其數值或者使用其數值來驅動模型。

當您產生連續尺寸時，您第一個所選擇的範圍會定義該連續尺寸的開始邊線。 連續的所選範圍是從一個所選擇的範圍再接下一個所進行測量。 您可以選擇例如邊線、頂點、圓形和中點等項次。

產生連續尺寸

若要產生連續尺寸：

  1. 按一下連續尺寸 (「尺寸/限制條件」工具列) 或工具 > 尺寸 > 鏈線。

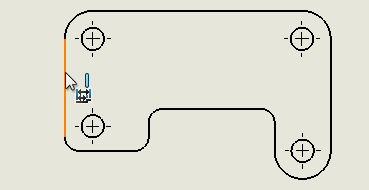

  2. 選擇起始邊線。


  3. 按一下特徵以加入連續組。


將尺寸加入至現有連續尺寸

要手動將一個整體尺寸加入到一組連續尺寸中：

  • 用右鍵按一下組合中的任何尺寸，然後按一下加入整體。

要將更多尺寸加入到一組連續尺寸中：

  • 在組內的任何尺寸上按右鍵，按一下加入連續，然後選擇其他項次加入連續。
您可以刪除一組連續尺寸中的一個尺寸。 周圍的尺寸會自動調整以避免連續尺寸之間有縫隙。

要自動化一些通用的連續尺寸動作：

  1. 按一下工具 > 選項 > 文件屬性 > 尺寸 > 線性。
  2. 在連續尺寸下，選擇選項：
    選項 敘述
    將整體尺寸加入連續尺寸 產生一組連續尺寸時自動加入整體尺寸。
    加入最終參考尺寸 (若已選擇將整體尺寸加入連續尺寸即可使用。) 產生一組連續尺寸時自動加入最終參考尺寸。

在基準和連續尺寸之間轉換

您可以將基準尺寸轉換為連續尺寸，反之亦然。

若要將連續尺寸轉換為基準尺寸：

  • 以滑鼠右鍵按一下組合中的任何尺寸，然後按一下轉換為基準。

若要將基準尺寸轉換為連續尺寸：

  • 以滑鼠右鍵按一下組合中的任何尺寸，然後按一下轉換為連續。

保持連續尺寸共線

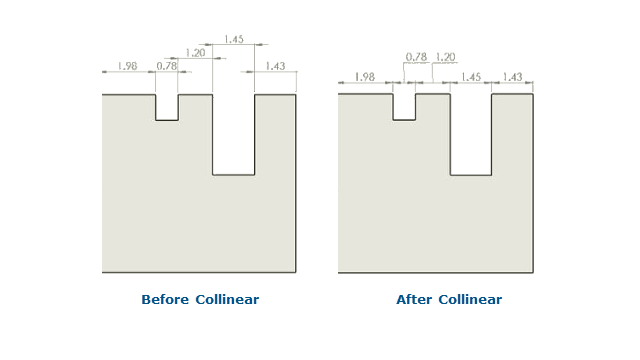

即使空間有限，您也可以確保連續尺寸保持共線。

當尺寸文字和箭頭重疊時，您可以選擇最適大小的選項。

當尺寸文字重疊時讓連續尺寸保持共線：
  1. 按一下工具 > 選項 > 文件屬性 > 尺寸 > 線性。
  2. 在連續尺寸下，選擇空間有限時自動偏移文字。
    對於 ISO 和 ANSI，系統預設選擇此選項。
當箭頭重疊時讓連續尺寸保持共線：
  1. 按一下工具 > 選項 > 文件屬性 > 尺寸 > 線性。
  2. 在連續尺寸下，選擇當箭頭和替代箭頭重疊時，自動以下列項目終止：並指定一個選項。
    • 點。以點取代箭頭 。
    • 傾斜筆觸。以傾斜筆觸取代箭頭 。
      對於 ISO，系統預設選擇此選項。
