伸長終止型態

當您伸長輪廓時，您需要從伸長 PropertyManager 中選擇類型。

功能 描述 等角視 上視

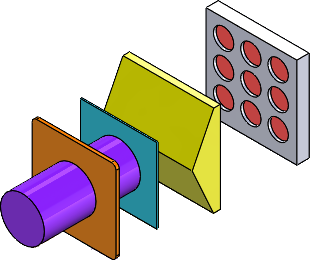

給定深度 從草圖的基準面伸長特徵至特定距離處。
完全貫穿 從草圖的基準面伸長特徵至貫穿所有現有的幾何。

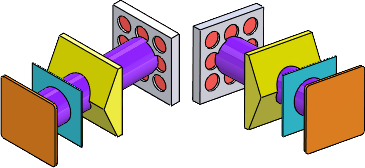

完全貫穿 - 兩者 為方向 1 及方向 2 從草圖的基準面伸長特徵至貫穿所有現有的幾何。
成形至下一面 從草圖基準面伸長特徵至下一曲面（截斷整個輪廓）。（截斷的曲面必須在同一零件上）。
成形至一頂點 從草圖基準面伸長特徵至一個平面，這個平面平行於草圖基準面且穿越指定頂點。

草圖頂點是成形至一頂點伸長的有效選擇。

成形至某一面 從草圖的基準面伸長特徵至所選曲面。
至某面平移處 從草圖的基準面伸長特徵至距所選曲面特定距離處。
成形至本體 將特徵延伸至所選的本體。
兩側對稱 從草圖基準面往兩方向對稱伸長特徵。
