在檔案 Explorer 中的 SOLIDWORKS 文件

使用檔案總管來檢視 SOLIDWORKS 文件的縮圖影像，以及包含自訂屬性資訊的工具提示。

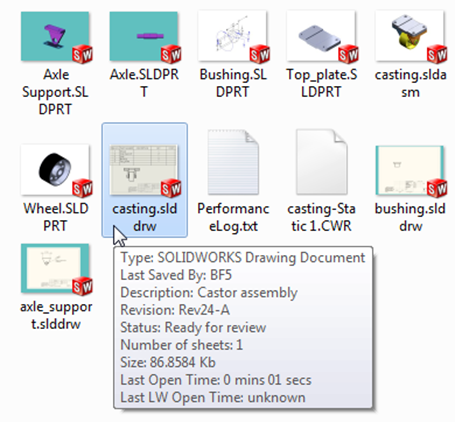

在檔案 Explorer 清單檔案中，針對類型、大小及上次存檔者的典型工具提示。 工程圖文件包含圖頁數。

當您開啟 2018 或更新版本的 SOLIDWORKS 文件時，工具提示會指出上次開啟時間。 該時間會以分鐘與秒鐘顯示，並且可供直接從儲存於 SOLIDWORKS 2018 的磁碟中開啟的模型使用。針對在「輕量抑制」模式中開啟的組合件，工具提示會顯示上次 LW 開啟時間。 當您有需要耗費大量時間開啟的大型資料集時，這些檔案屬性就能幫助您管理時間。

當參考的檔案在記憶體中開啟時，上次開啟時間不會在該檔案儲存時更新。 當參考的檔案在其視窗中開啟時，此屬性即會在儲存時更新。

如果您在屬性對話方塊中儲存自訂屬性的資訊，則下列的屬性會出現在工具提示中：

  • 描述
  • 修訂版
  • 狀態

在檔案 Explorer 中檢視縮圖影像

檢視縮圖影像：

  1. 在檔案 Explorer 中，開啟有 SOLIDWORKS 文件的資料夾。
  2. 按一下變更您的視圖來變更縮圖的大小。
    系統會顯示資料夾中，每個 SOLIDWORKS 文件的縮圖影像。

    如果您設定檔案 Explorer 為顯示預覽影像，選擇 SOLIDWORKS 文件時，其預覽也會出現。

    您可以在檔案 Explorer 中檢視 SOLIDWORKS 零件及組合件的縮圖影像 。 要啟用此功能，請按一下 工具 > 選項 > 系統選項 > 一般 ，然後選擇於 Windows 檔案總管上顯示小縮圖。 要用白色背景的等角視圖顯示繪圖，按一下 工具 > 選項 > 文件屬性 > 影像品質 ，再按一下為文件預覽使用等角視，最適當大小。

    有下列情況時，系統不會更新縮圖影像：
    • 檔案未在自己的視窗中開啟即儲存檔案。
    • 儲存了最上層的組合件，而且這些新檔案會儲存在外部。

    您可能需要重新啟動 SOLIDWORKS 軟體和檔案 Explorer 才能在這兩個應用程式中看見縮圖圖示。

在檔案 Explorer 中檢視工具提示

若要在檔案 Explorer 中檢視 SOLIDWORKS 文件的工具提示：

  1. 在檔案 Explorer 中，開啟有 SOLIDWORKS 文件的資料夾。
  2. 將游標移到一個 SOLIDWORKS 文件上。
    即會顯示工具提示。

針對「SW 開啟作業耗費時間」和「上次儲存時使用的 SW」在檔案 Explorer 中加入欄

您可以在檔案 Explorer 的詳細資料檢視中加入一欄，以顯示 SW 開啟作業耗費時間，也可以藉由為上次儲存時使用的 SW 加入一欄，來識別以舊版 SOLIDWORKS 軟體儲存的檔案。

若要針對「SW 開啟作業耗費時間」和「上次儲存時使用的 SW」在檔案 Explorer 中加入欄：

  1. 開啟有 SOLIDWORKS 文件的資料夾。

    該資料夾的內容會顯示在檔案 Explorer 的詳細資料檢視中。

  2. 在詳細資料檢視中，於標題上按一下滑鼠右鍵。 通常，標題會顯示名稱、類型及大小的欄。 接著，在操作功能表中選擇其他。

    選擇詳細資料對話方塊會隨即出現。

  3. 在詳細資料下，捲動至上次儲存時使用的 SW 和 SW 開啟作業耗費時間。 您可以選擇任一選項或二者皆選。
  4. 按一下確定。

從檔案 Explorer 開啟 SOLIDWORKS 文件

若要從檔案 Explorer 開啟 SOLIDWORKS 文件：

執行下列操作之一：
  • 連按文件的名稱。
  • 用右鍵按一下文件名稱，然後按一下開啟。
  • 拖曳任何 SOLIDWORKS 軟體支援的文件至 SOLIDWORKS 圖面中的空白部分。

使用開啟檔案工具來開啟檔案

您可以使用開啟檔案工具以透過檔案 Explorer 來開啟 CAD 或 SOLIDWORKS 檔案。 當您選擇 SOLIDWORKS 軟體的版本時，會以全新執行個體開啟該檔案。

若要以 SOLIDWORKS 軟體的相同執行個體開啟檔案，請用右鍵按一下該檔案，按一下開啟檔案，然後選擇SOLIDWORKS 啟動程式。

連按兩下或按一下開啟來開啟檔案

連按兩下檔案或按一下檔案快顯功能表中的開啟就可透過檔案 Explorer 開啟 CAD 或 SOLIDWORKS 檔案。 檔案會根據與檔案副檔名相關聯的預設程式，在 SOLIDWORKS 軟體的相同或全新執行個體中開啟。

若要在 SOLIDWORKS 軟體的執行個體中開啟檔案：

  1. 在 Windows「控制台」中，按一下程式集 > 預設程式 > 建立檔案類型或通訊協定與程式之間的關聯。
  2. 為所有 CAD 檔案格式設定預設程式：
    • 若要在相同執行個體中開啟，將 SOLIDWORKS 啟動程式 (swShellFileLauncher.exe) 設定為預設程式。
    • 若要開啟全新執行個體，請將特定版本的 SOLIDWORKS 軟體設定為預設程式。
