導角 PropertyManager

導角類型

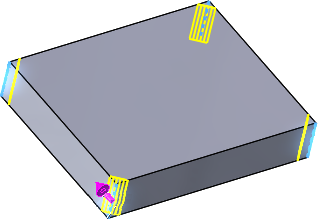

	角度 距離	在導角 PropertyManager 或在圖面中設定距離及角度。 會出現一個控制點指出距離測量的方向。 選擇控制點來反轉方向，或按一下反轉方向。
	距離 距離	選擇實體的邊線或面。 在導角參數下選擇導角方法，針對所選導角邊線的兩側距離輸入不對稱值，或選擇對稱以指定單一值。
	頂點	在所選頂點的每一側輸入三個距離的值，或按一下同等距離來指定一個單一值。
	偏移面	偏移所選邊線旁邊的面，以解出偏移面導角。 軟體會計算偏移面的相交點，然後計算從該點至每個面的法線，以產生導角。 在非平坦面之間產生導角時，此方法會產生可預測結果。 偏移面導角可一一變更邊線的方向，而且支援在整個特徵及曲面幾何產生導角。 導角偏移的計算 套用的導角
	面 - 面	混合非相鄰、非連續的面。 「面 - 面」導角可產生對稱、非對稱、控制線和弦寬導角。 選擇面組 1 和面組 2 「面 - 面」導角應用程式

要產生導角的項目

選項會根據導角類型而有所不同。 選擇適當的項次來產生導角。

	邊線、面及迴圈 邊線、面、特徵及迴圈
	要產生導角的頂點
	要產生導角的邊線
	面組 1 和面組 2
	顯示已選項目工具列 (適用於「角度距離」，「距離距離」和「偏移面導角」類型)	顯示/隱藏已選項目的加速器工具列。
	沿相切面進行	延伸導角到與所選圖元相切的面或邊線。
	選擇一種預覽模式	選擇完全預覽、部分預覽、或無預覽。

修復遺失的參考

當您編輯發生錯誤的導角特徵時，會在 PropertyManager 的導角項次頂端顯示所有遺失的參考。

導角參數(P)

選項會根據導角類型而有所不同。 設定適當的參數。

	反轉方向
	導角方法	選擇以下之一︰ 對稱 對稱 弦寬 在您為寬度設定的弦距上產生「面 - 面」導角。 控制線 設定「面 - 面」導角的邊界。 使用單一控制線時，導角是對稱的。 您可選擇多個控制線。 控制線可控制面之間的接合。 多條控制線可以產生非對稱的導角。 選擇一或兩條控制線來控制導角的形狀。
	距離
	角度
	等距	針對與頂點之間的距離套用單一值。 設定距離 。
	偏移距離
	多個距離導角	適用於使用對稱參數的偏移面導角。 選擇多個圖元，然後編輯距離標註以設定數值。

局部邊線參數

您可以透過指定長度及模型邊線，為偏移面導角產生部分導角。

導角選項

穿透面選法	讓您能穿透隱藏邊線的面來選擇面。
保持特徵	在套用導角時，保留若不使用此選項即會移除的的特徵，如除料或伸長。 原始零件 清除保持特徵 核取保持特徵
輔助點	當面混合處有不清楚的情況發生時，可解決模糊不清的選擇。 在輔助點頂點中按一下，然後在您要產生「面 - 面」導角的那一側，按一下頂點。 導角即會在靠近輔助點的位置產生。
