編輯特徵庫

您可以變更特徵庫零件文件 (.sldlfp) 中的特徵庫所包含的特徵。

加入另一個特徵:

用右鍵按一下要加入的特徵,然後選擇 新增入資料庫

移除一個特徵:

用右鍵按一下特徵,然後選擇 從資料庫中移除

您可以用編輯一個現有的特徵庫並用新名稱儲存它(使用 .sldlfp 副檔名),來產生立另一個類似的特徵庫。

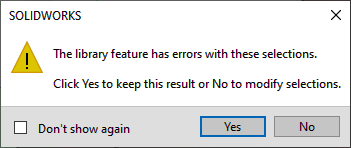

當您將特徵庫插入模型並取得錯誤訊息時,您可保留結果以檢視並手動修復錯誤。

在警告訊息中,按一下以保留結果。在 FeatureManager®(特徵管理員) 設計樹狀結構中,您可手動修復特徵庫,或按一下復原 將其移除。如果在警告訊息中按下,您可在 特徵庫 PropertyManager 中修改選擇,或按下 即可不透過特徵庫還原 FeatureManager (特徵管理員)。

在特徵庫被插入零件後,您可以用下列方式來編輯特徵庫:
  • 使用編輯任何 SOLIDWORKS 特徵的相同方式,如編輯草圖編輯特徵
  • 藉由修改定位尺寸將特徵庫移動到目標零件上的另一位置。在 FeatureManager (特徵管理員) 中連按兩下特徵庫的圖示以顯示尺寸。
Edit 參考 無參考 註記
特徵庫草圖
  1. 在 FeatureManager (特徵管理員) 中展開特徵庫。
  2. 用滑鼠右鍵按一下特徵,並選擇編輯草圖
在您編輯草圖之前,按一下檢視並清除草圖限制條件。這樣可讓您更容易使用智慧型尺寸 工具。
放置基準面 變更特徵庫放置的基準面可能會產生需要編輯參考或特徵庫草圖的錯誤。
模型組態 在特徵庫上按右鍵,選擇編輯特徵,及在模型組態之下選擇一個不同的模型組態。

當特徵庫所參考的模型組態變更時,會重新載入原始的資料庫零件,以便包括對資料庫零件所做的變更。

連結至資料庫零件 在特徵庫上按右鍵,選擇編輯特徵,然後在模型組態之下選擇或清除連結至資料庫零件

您無法直接編輯插入的特徵庫。

參考 編輯在特徵庫文件 (*.sldlfp) 參考資料夾中的參考
定位尺寸 要顯示定位尺寸,尺寸必須在特徵庫文件 (定位尺寸) 的*.sldlfp資料夾中。
大小尺寸 選擇 重置尺寸值

在選擇 連結至資料庫零件 時會清除 重置尺寸值
