將曲率控制加入至不規則曲線中

加入曲率控制：

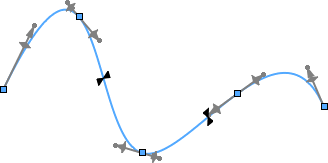

  1. 在編輯草圖的模式中，選擇一條不規則曲線：
  2. 按一下加入曲率控制 Tool_Add_Curvature_Control_Spline_Tools.gif (不規則曲線工具工具列)，或按一下工具 > 不規則曲線工具 > 加入曲率控制來顯示新的曲率控制游標。
  3. 拖曳以定位控制點。
    當您拖曳曲率控制點且其偏離到一邊時，表示您跨過了彎曲點。要顯示彎曲點，請按右鍵並選擇顯示彎曲點 Tool_Show_Inflection_Points_Spline_Tools.gif。
  4. 按一下來定位控制點。
  5. 選擇曲率控制游標的小圓球，並沿向量控制點的任一方向拖曳來調整曲率的半徑。
    視訊：加入曲率控制
  6. 按一下 PM_OK.gif。
