編輯移畫印花

您可以使用移畫印花 PropertyManager 來編輯移畫印花，或在圖面中操控移畫印花來做出簡單的變更。

• 顯示移畫印花 PropertyManager：
  • 套用移畫印花。
  • 在DisplayManager中按一下檢視移畫印花 ，然後在移畫印花上按右鍵，再選擇編輯移畫印花。
  • 在零件的移畫印花上按右鍵，按一下外觀 ，然後選擇一個移畫印花。
• 在圖面中操控移畫印花：
  • 藉由將游標拖曳至在框架之中的任何地方 (旋轉控制點上除外) 來移動該項目。
  • 藉由在框架的角落與邊拖曳控制點來調整大小。

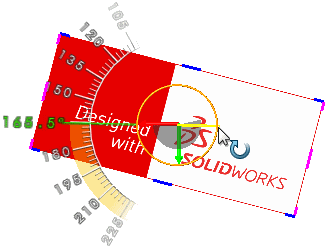

  • 按一下在移畫印花中心的環形並將其旋轉，即可顯示螢幕上分度規以顯示移畫印花角度。 拖曳分度規來變更移畫印花角度。



  移畫印花參考軸會保持在原始移畫印花原點處，即使在移動移畫印花時也一樣。 旋轉控制點會和移畫印花中心一起移動。

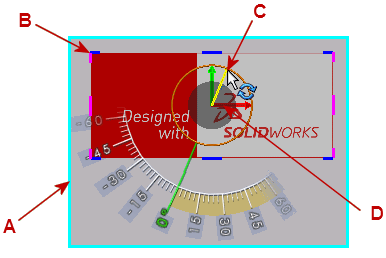

  A	所選面
  B	移畫印花框架
  C	旋轉控制點及分度規
  D	移畫印花參考軸
