使用 Instant2D 來修改 2D 草圖的尺寸

您可以使用 Instant2D 來動態操控草圖模式中的草圖尺寸。 您也可以按一下尺寸並快速編輯其數值，無需開啟修改尺寸對話方塊來重設幾何。

Instant2D 的功能類似 Instant3D，唯一的差別為 Instant3D 不在草圖模式內運作。

若要開啟或關閉 Instant2D，請按一下 Instant2D (「草圖」工具列)。

若要使用 Instant2D 來修改特徵：

  1. 開啟包含 2D 草圖圖元的零件，然後按一下編輯草圖 。
  2. 按一下 Instant2D (「草圖」工具列)。
  3. 按一下導線附近的尺寸。
    尺寸控制點隨即顯示。
  4. 執行下列動作之一：

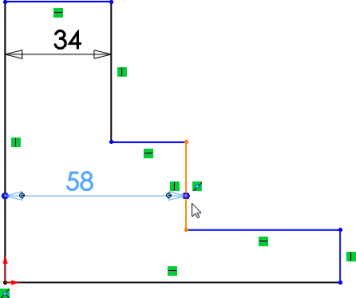

    1. 拖曳尺寸控制點來修改草圖輪廓的位置。

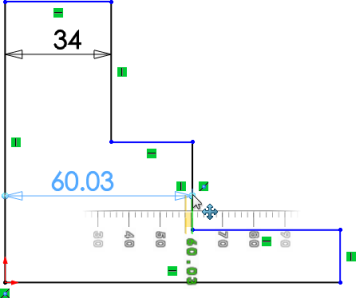

      尺規隨即顯示。 使用螢幕上的尺規準確地測量修正內容。

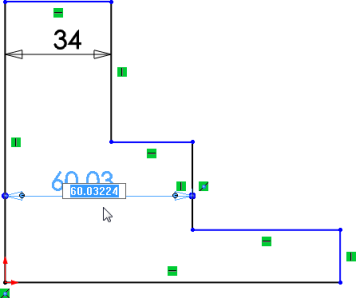

    2. 按一下尺寸值並在尺寸輸入方塊中輸入新的尺寸。
