計算投影表面積

您可以使用側影輪廓圖元與量測工具，計算投影的模型表面積，這對模具工具非常有用。

您也可以使用量測工具來計算本體、面與零組件的投影表面積。請參閱量測本體的投影表面積。

若要計算投影表面積：

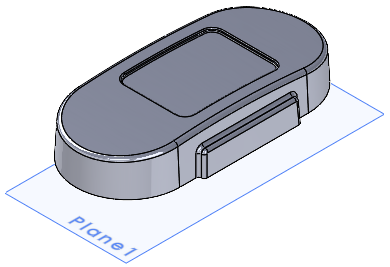

  1. 在模型中，選擇現有平面或產生要計算從模型表面偏移的平面。
  2. 在 FeatureManager(特徵管理員) 設計樹狀結構中，選擇平面，然後按一下草圖 。
  3. 按一下側影輪廓圖元 (「草圖」工具列) 或工具 > 草圖工具 > 側影輪廓圖元 。
  4. 在 PropertyManager 中，選擇外部側影輪廓，以及針對側影輪廓圖元，選擇模型。

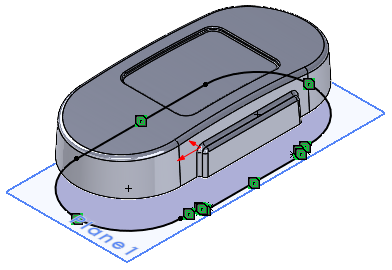

    這會把模型外部側影輪廓圖元的草圖投射到平面上。

  5. 按一下平坦曲面 (「曲面」工具列) 或 插入 > 曲面 > 平坦 。
    在 PropertyManager 的邊界圖元 中，會顯示目前的草圖。
  6. 按一下 以建立投影草圖的平坦曲面。
  7. 按一下量測 (「工具」工具列) 或工具 > 評估 > 量測 。

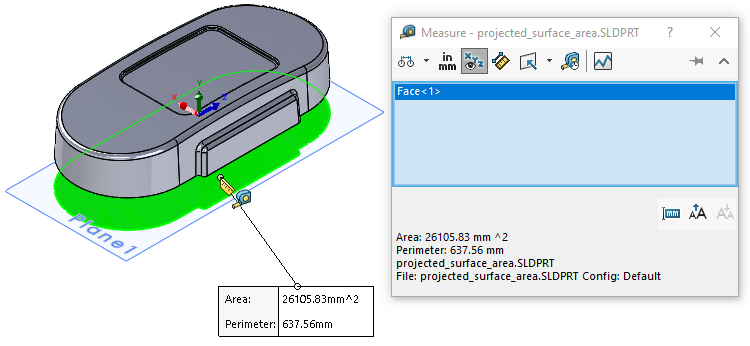

  8. 選擇平坦曲面以顯示模型的投影表面積。
