手動產生剖面視圖

這些線條類型會在剖面視圖中產生不同的結果。

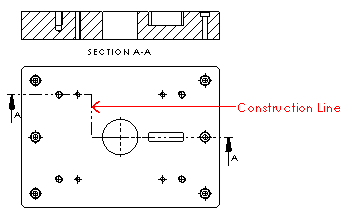

  • 幾何建構線會被忽略，且線段不會顯示在剖面視圖中。

  • 實線段會顯示在剖面視圖中。

要手動產生剖面視圖︰

  1. 按一下剖面視圖 (「工程圖」工具列)，或插入 > 工程視圖 > 剖面。
    您也可選擇一條繪製的直線，然後按一下剖面視圖 工具。
    如果您選擇一條繪製的直線，剖面視圖 PropertyManager (包含目前的剖面名稱) 會顯示出來，您可以立即為剖面視圖設定選項。
    剖面視圖PropertyManager 出現。
  2. 要手動產生剖面視圖，請按一下編輯草圖來顯示插入直線 PropertyManager。
  3. 繪製割面線。

    當繪製時，使用推斷提示或加入限制條件以將割面線與模型中的特徵建立關聯。

    要產生多行剖面視圖或使用中心線作為除料線上的偏移折線，請在按一下剖面視圖工具之前繪製割面線。 如果割面線沒有完全切割視圖中模型的邊界方塊，您將會產生部份剖面視圖。

    如果您產生的是組合件的剖面視圖，或如果模型包含肋材特徵，請於

    剖面視圖對話方塊中設定選項。 如果您在

    如果您在系統選項 > 工程圖中選擇了拖曳工程視圖時顯示其內容，當您移動游標時，視圖的預覽會顯示。您也可以控制視圖的對正及方位。

    如果除料線有多條線段，視圖會在可能的情況下正交對正。若要變更對正，請在剖面視圖 PropertyManager 的割面線之下按一下反轉方向。

    與
    反轉方向間的已切換對正
  4. 按一下以放置視圖。您可以編輯視圖標示或修改剖面視圖。
