顯示零件中小於或大於指定厚度範圍的區域

顯示零件中小於或大於指定厚度範圍的區域：

  1. 在開啟的零件中，按一下厚度分析 (工具列) 或工具 > 厚度分析。
  2. 在 PropertyManager 中的分析參數之下：
    1. 設定目標厚度的值。
    2. 選擇顯示厚的區域。
    3. 為厚的區域限制設定一個值來定義厚度範圍的上限。
    4. 如有需要，選擇將角落視為零厚度將零件的尖銳角落視為薄件忽略。 所有的角落被視為有一致的厚度。 將角落視為零厚度的範例
  3. 在色彩設定之下，設定色彩範圍：
    • 選擇全彩範圍，以厚度等級中不同的色彩來顯示零件。
    • 清除全彩範圍，然後按一下編輯色彩，以目標厚度色彩及厚區域限制的色彩的不同色調顯示零件。
  4. 在色彩設定之下，選擇下列厚度等級顯示選項之一︰
    選項 描述
    連續 使用漸層的範圍。
    離散 使用一個色帶的離散數字。 設定一個值。
  5. 選擇性的: 效能/精確度之下：
    1. 如果零件是一個多本體零件，請選擇圖面中的一個本體。 厚度分析一次只能在一個本體上執行。 本體的名稱出現在分析的本體之下。
    2. 在圖面中選擇面以僅在所選的圖元中執行厚度分析。 面的名稱出現在局部分析的面之下。
    3. 針對解析度，選擇低、中或高。
      在鋪嵌紋路大小下，數值會根據建議值更新。
    4. 若要自訂解析度，請輸入自訂值。 請考慮針對具有大型邊界方塊的模型使用自訂值，或是定義特定的解析度。
      自訂的鋪嵌紋路大小值不能超過低解析度的建議值。
  6. 按一下計算。

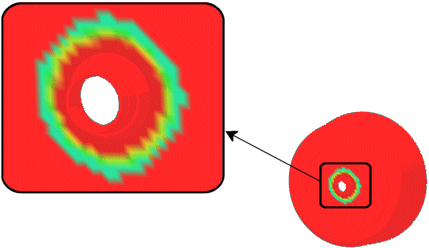

    零件以不同的色調顯示，來表示不同的厚度。
    在零件上拖曳游標來檢視工具提示所顯示的厚度值。
