顯示透明模型

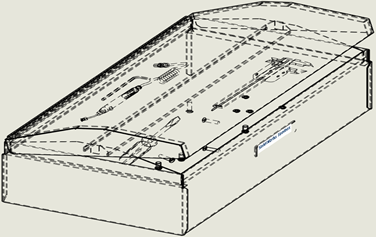

您可以使用移除隱藏線 (HLR) 與顯示隱藏線 (HLV) 模式，在工程圖中顯示透明模型。

在「移除隱藏線」和「顯示隱藏線」顯示狀態中，您可以看到透明本體，包括多本體零件中的組合件和本體。
僅適用於高品質工程視圖。

若要顯示透明模型：

  1. 按一下工具 > 選項 > 文件屬性 > 尺寸細目，並選擇透過移除隱藏線/顯示隱藏線的透明零組件查看。
  2. 在 PropertyManager 中的顯示樣式之下，選擇透過透明零組件查看以顯示透明零組件。
