產生 VDA 零件號球

在工程圖中，您可以根據 VDA 要求標記檢查點。 VDA 零件號球經常用於德國汽車產業。

您可使用帶有 VDA 導線類型的環狀零件號球來產生 VDA 零件號球。

開始之前，請指定 VDA 導線的選項：

  1. 開啟工程圖。
  2. 按一下選項 (「標準」工具列)，選擇文件屬性標籤，然後選擇註記。
  3. 在零件號球頁面上，在導線顯示下方，為單一/堆疊式零件號球選擇 VDA。
  4. 在記事頁面上，在導線顯示下方，為單一/堆疊式零件號球選擇 VDA。
  5. 按一下確定。

若要加入 VDA 零件號球：

  1. 按一下零件號球 (「註記」工具列上)，或按一下插入 > 註記 > 零件號球。
  2. 在設定下，針對零件號球文字，選擇文字。
  3. 按一下欲放置零件號球的位置。
    環狀零件號球便會出現。

  4. 在 PropertyManager 中，按一下確定 。
  5. 按一下零件號球，然後在 PropertyManager 中按一下屬性詳細資料。
  6. 在註解 PropertyManager 中的導線下，按一下 VDA 導線 。

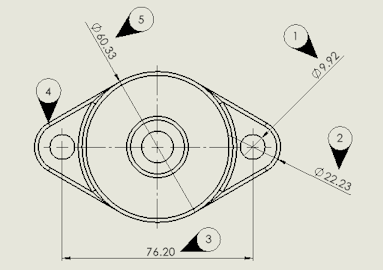

    零件號球會變更為 VDA 零件號球。

移動、旋轉和編輯 VDA 零件號球

您可以移動和旋轉 VDA 零件號球並編輯文字。

選擇零件號球並執行以下操作：

若要移動它，請拖曳附加點。

您也可以選擇將導線附加至項目，例如邊線或頂點。 拖曳到項目上方並在項目強調顯示時放置。
若要旋轉，請拖曳附加點以外的任何部分。
若要變更文字，請選擇零件號球並在 PropertyManager 中編輯零件號球文字。
