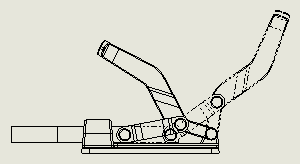

編輯位置替換視圖 - 組合件

在組合件工程圖中，您可以將位置替換組態替換成組合件模型的現有組態，或您可以在作業中定義新的組態。

除了以下程序外，您還可以執行下列其中一項操作來編輯位置替換視圖：
  • 在組合件模型中，編輯組態。
  • 在工程圖中，使用 FeatureManager(特徵管理員)，用右鍵按一下任何位置替換視圖，然後按一下隱藏或顯示。


編輯位置替換視圖︰

  1. 在 FeatureManager®(特徵管理員) 設計樹狀結構中：
    1. 展開圖頁 ，然後展開包含要變更之位置替換視圖的工程視圖 。
    2. 以滑鼠右鍵按一下位置替換 ，然後按一下編輯特徵。
  2. 在 PropertyManager 中的組態之下，選擇下列任一項：
    選項 敘述
    現有組態 可讓您選擇現有組合件組態來取代所選位置替換視圖中使用的組態。 從清單中選擇一個模型組態。
    新模型組態(N) 可讓您在組合件模型中加入新的組態。 位置替換視圖目前的組態名稱會顯示在方塊中。 輸入要產生之新組態的名稱。
  3. 按一下。
    結果可能如下之一：
    • 現有組態 - 所選組態的位置會顯示在工程視圖中，且 PropertyManager 會關閉。 視圖已產生。 不需要再執行其他步驟。
    • 新組態 - 如果組合件文件尚未開啟，則會自動開啟該文件。 組合件的視角方位變更為工程視圖的方位。 組合件出現，移動零組件 PropertyManager 開啟，且自由拖曳啟用。 繼續進行步驟 4。

  4. 使用任何移動零組件工具將組合件零組件移至所需位置。
    在 PropertyManager 中的選項下，可使用碰撞偵測和碰撞時停止來停止動作。


  5. 按一下 以關閉移動零組件 PropertyManager 並回到工程圖中。
    新組合件組態的替換位置會出現在工程視圖中，且位置替換 PropertyManager 會關閉。
