插入基準特徵符號

  1. 執行下列操作之一:
    • 如果是零件,按一下基準 (MBD 尺寸工具列) 或工具 > MBD 尺寸 > 基準
    • 對於工程圖,按一下基準特徵 (「註記」工具列),或插入 > 註記 > 基準特徵符號
    若要將基準特徵符號附加至尺寸或幾何公差符號,可透過以下其中一種方式:
    • 產生基準特徵符號前,預先選擇尺寸或幾何公差符號。
    • 產生基準特徵符號後,將其拖曳至尺寸或幾何公差符號。
  2. 基準特徵 PropertyManager 中編輯選項。
  3. 在圖面中按一下以放置附加物,然後放置符號。附加物(例如填實的三角形)與工程圖邊線的角度彎曲。
  4. 依需要繼續插入數個符號。
  5. 按一下

如果您將基準特徵符號拖離模型邊線,則會加入延伸線。

要編輯基準特徵符號,請選擇此符號。

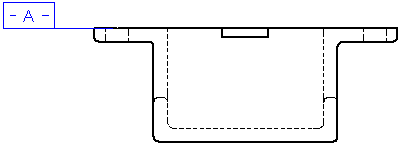

如果您使用 ANSI 尺寸標註標準,您可以用 1982 標準顯示基準特徵符號。 若要為使用中文件選擇此選項,按一下工具 > 選項 > 文件屬性 > 註記 > 基準。 選擇根據 1982 標準顯示基準
