重新附加懸置的尺寸

若要重新附加懸置的尺寸：

  1. 用右鍵按一下懸置的尺寸，然後按一下重新附加。

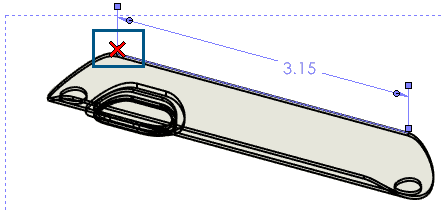

    SOLIDWORKS® 會在尺寸界線上以 X 強調顯示懸置點。

  2. 在模型上選擇一個點來重新附加懸置點到模型。
    懸置點會重新附加至新的所選範圍。
    • SOLIDWORKS 視窗底部的狀態列會通知您要在模型上的哪個位置進行選擇。
    • 如果您作出無效的選擇，便會收到訊息通知。
    • 如果您不打算選擇模型上的某個點，請按下 Enter 鍵將 X 移至下一個點。
    • 重新附加不支援下列尺寸：
      • 輸入
      • DimXpert
      • 連續
      • 對稱線性直徑
      • 路徑長度
  3. 重複步驟 2，直到尺寸界線上沒有任何使用 X 強調顯示的懸置點。
