檢查組合件對稱

相對於一個平面檢查組合件零組件的對稱：

  1. 按一下對稱檢查 tool_symmetry_check_utilities.gif (「工具」工具列)。
  2. 為分析參數選擇下列之一：
    • 單一基準面來測試相對於所選基準面的對稱。

    • 兩個平行面來測試相對於平行於所選面及在其中間的基準面的對稱。

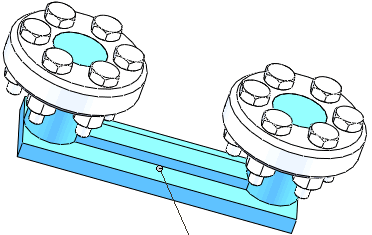

    • 兩個點來測試相對於垂直於兩個所選點之間直線的基準面的對稱。
  3. 對於有次組合件的組合件，需要選擇將次組合件視為零組件。
    選擇此選項來相對於組合件之間的次組合件檢查對稱，忽略次組合件零組件。 清除它以在組合件對稱檢查中包括次組合件零組件。
  4. 修改經檢查對稱組合件零組件的色彩：
    1. 在色彩設定之下，選擇對稱零組件，然後按一下編輯色彩。
    2. 修改色彩，然後按一下確定。

    同樣地，您可以修改不對稱零組件的色彩設定。

  5. 按一下檢查。

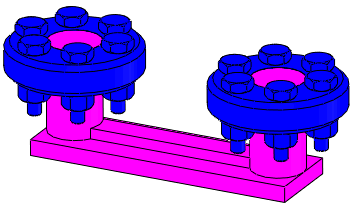

    經檢查的對稱與不對稱組合件零組件會以指定的色彩顯示。

  6. 當您選擇列在對稱檢查結果之下的組合件零組件時，零組件會在圖面中被強調顯示。
  7. 要儲存對稱檢查報告，按一下儲存報告。
  8. 關閉對稱檢查 PropertyManager 或按一下重新檢查來執行另一個對稱檢查。
