修剪複雜角落

當您將成員指派為修剪工具時，成員會在圖面中進行延伸。此範例顯示如何將成員指派為修剪工具，並將另一個成員指派為平面修剪本體。

1. 開啟一個包含三個或多個相交成員的模型。
2. 在 FeatureManager(特徵管理員) 中，用右鍵按一下角落管理並按一下編輯特徵 。

   角落管理 PropertyManager 的複雜標籤隨即顯示。在角落處理之下，本體修剪 會列出所有相交成員。

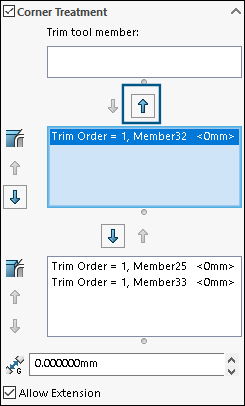

3. 在本體修剪中選擇一個成員，然後按一下 將其移至修剪工具成員。


4. 在本體修剪 中選擇另一個成員，然後按一下 將其移至平面修剪。
5. 在平面修剪選項下，選擇第一接觸平面修剪 或完整接觸平面修剪 。

   您也可以指定自動或使用者定義來調整修剪工具和間隙 測量。

6. 縮放至圖面中的角落相交處以顯示修剪效果。
7. 按一下 。
