Toolbox - 自訂硬體

使用自訂硬體的頁面來選擇標準、類別、類型、及零組件。在零組件階層，您可以選擇零組件大小、輸入屬性值，及輸入零件名稱。

要簡化組態，僅選擇您要使用的硬體。

使用左邊的窗格或是按一下右邊窗格中的資料夾以瀏覽標準。

要存取自訂五金零件的頁面：

  1. 從 Windows 中，按一下開始 > SOLIDWORKS 工具版本 > Toolbox 設定版本。
  2. 按一下 2 - 自訂您的五金零件。

設定特定類型或零組件：

用右鍵按一下 SOLIDWORKS Design Library工作窗格 中的資料夾或零組件，然後選擇組態。

您藉由選擇個別的零組件及設定其屬性值來自訂硬體。

顯示零組件：

按一下左邊窗格中的標準，然後展開其類別與類型，或是按一下右邊窗格中的資料夾圖示。 在類型之下選擇一個零組件。 頁面會顯示零組件圖示、名稱以及可能的模型組態數目。

藉由清除沒有使用的尺寸與模型組態值，您可以減少零組件的模型組態數目。因此您可以輸入較少的零件名稱，同時 Toolbox 將更小也更容易使用。

左邊窗格

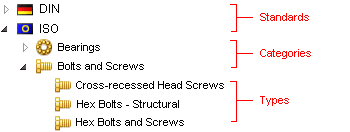

左側窗格的 Toolbox 標準樹狀結構除了您定義的自訂資料夾與零組件，也列出標準、類別與類型。

您也可以用滑鼠右鍵按一下左側窗格中的項次，並對標準資料夾中的檔案、標準資料夾的類別、類別中零組件類型的資料夾，或是單獨的零組件檔案，執行下列步驟：
  • 剪下和貼上檔案，保留檔案名稱
  • 複製及貼上檔案
  • 刪除檔案
  • 插入新的子資料夾
  • 加入新的檔案

連按兩下檔案或資料夾名稱，便可以重新命名檔案或資料夾。

右邊窗格

Toolbox 中只會包括您在右邊窗格中所選取的項次。您可以選擇或清除右邊窗格中的項次。

要移除一個項目，請清除核取方塊。清除一個項目後，它會在左側和右側窗格中被停用，直到您再次選擇它為止。
如果您刪除左側窗格的任一項次或標準，它會維持無法使用的狀態。

按一下右側窗格中的資料夾即可開啟標準、類別或類型。按一下上移 以便向上瀏覽一層。

按一下清除非使用中的資料工具以停用來自 Toolbox 零件檔案的模型組態資料。

要選擇或清除零組件大小並且編輯零組件屬性，請選擇單獨的零組件。

標準屬性

按一下標準屬性名稱，然後選取或清除右邊清單中的值。

  一般 說明. 在 Toolbox 標準 樹狀結構中命名零組件。
要重新命名標準、修改描述。

檔案名稱。指定在選定零組件中至主要零件的相關路徑。

對於有可編輯長度屬性（例如，結構鋼）的零組件，可使用請根據大小而不管長度來使用單一的零件名稱。選擇此選項來為一給定大小的所有長度分配一零件名稱。清除此選項來將零件名稱指定給每個長度。當選取時，長度及模型組態名稱欄會被移除，且表格僅列出有獨特大小的模型組態。
  零組件屬性 屬性的清單會依零組件而有所不同。共同的屬性包括尺寸 (例如大小）及螺紋顯示)。

您選擇的屬性值可決定零組件模型組態的總數。清除尺寸與其他屬性值以減少模型組態數目。
整體屬性 代表屬性與標準中的其他零組件共用。
加入新的尺寸 開啟加入新的大小對話方塊，您可以在其中將自訂的尺寸加入至五金尺寸或長度模型組態屬性清單。
  色彩 指定零組件的顯示色彩。 按一下一個色彩，或按一下預設色彩來回復為預設。

自訂屬性

自訂屬性為使用者定義的零組件屬性。您可以產生自訂文字屬性與清單。

一旦您產生自訂屬性之後，它會出現在自訂屬性清單中。 您選取之後便會將它套用至零組件中：

接著您可以在右邊的清單中設定屬性預設值。在您選取之前，屬性一直會是唯讀的。

加入新的自訂屬性 產生一個新的自訂屬性。 請參考自訂屬性定義。
修改自訂屬性 編輯一現有的自訂屬性。 請參考自訂屬性定義。
刪除自訂屬性 刪除來自 Toolbox 的屬性。
材質自訂屬性 指出列出 SOLIDWORKS 材質之資料庫材質的自訂屬性。 您只能夠產生一個連結至 SOLIDWORKS 材質的屬性。

屬性值清單

當您按一下標準或自訂屬性時，資料窗格會顯示屬性的值清單。您使用值清單來選取或清除標準屬性的尺寸。

對於自訂文字屬性，您可以為選擇的零組件設定預設值。

對於自訂清單屬性：
  • 要為所選的零組件停用清單項目，請清除啟用。
  • 要指派預設值，按一下預設。

模型組態清單

模型組態清單包含所選零組件之標準與自訂屬性值的所有可能組合。

如果您清除了一個屬性值，清單會被更新而且模型組態數目會減少。

清單欄為零組件屬性。 除零件名稱、描述以及註解以外的所有欄位都僅供檢視。 零件名稱、描述以及註解的值會出現在 SOLIDWORKS 的模型組態屬性中。

  模型組態名稱

包含縮寫形式的每個組態的屬性值。
  零件名稱
指定模型組態零件名稱。
在 Toolbox 中，零件編號是 SOLIDWORKS 零件表 (BOM) 的零件編號。如果您在 SOLIDWORKS PDM 中為零件名稱使用不同的模型組態特定自訂屬性，請也為您的 Toolbox 零件使用該自訂屬性。

例如，標準 SOLIDWORKS PDM 零件資料卡會對應至 SOLIDWORKS 編號自訂屬性。要將標準零件資料卡與 Toolbox 零件一起使用，請產生並移入在 Toolbox 中的數字自訂屬性，而不要使用零件名稱。
  描述

指定一個模型組態描述。
  備註

指定模型組態的備註。
輸入/輸出

輸入/輸出是位在組態清單捲軸之上。

按一下輸入/輸出並執行下列任何一項操作：
  • 要輸入來自一 Excel 試算表的自訂零件，按一下輸入資料。
  • 要將模型組態表輸出至一個 Excel 試算表，讓您可以輸入模型組態零件編號及其他值，請按一下輸出資料。請參閱以零件名稱自訂零件。
  • 要在使用者設定頁面上指定的零件資料夾中為每個列出的模型組態產生一個新的 SOLIDWORKS 零件，請按一下產生零件。必須執行 SOLIDWORKS 才能產生零件。此選項在選擇產生零件時可用 (請參閱 Toolbox - 使用者設定)。
    產生零件可以為單一零組件產生數千個零件檔案。除非您是 Toolbox 管理員並且知道所需要的零件檔案，否則請勿選擇此選項。
  • 要將所有列出的模型組態新增至主零件檔案中，請按一下產生模型組態。如果清除產生零件即可使用此選項 (請參閱 Toolbox - 使用者設定)。
您可以拖曳來表頭來重新安排欄位。
