2.5 軸特徵精靈中島嶼的終止條件

您可以分兩個方向定義 2.5 軸特徵的島嶼高度。

在之前的版本中，SOLIDWORKS CAM 會自動指定島嶼高度為從島嶼面最頂點到特徵的底面。如果島嶼面與特徵頂面的高度不同，則所得的島嶼將會比特徵高度短。您無法往另一個方向增加島嶼高度以符合特徵高度。

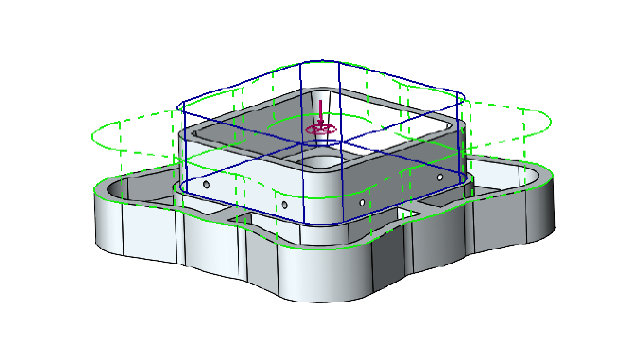

在 2.5 軸特徵：島嶼實體 PropertyManager，您可以在終止條件 - 方向 2 之下指定島嶼高度。您可以依照 Z+ 和 Z- 方向定義高度。與終止條件 - 方向 2 相關的方向與島嶼特徵的底部輪廓相反。
