CircuitWorks 的 SOLIDWORKS Connected 支援 (2024 FD01)

SOLIDWORKS Connected 支援額外的 CircuitWorks 功能。

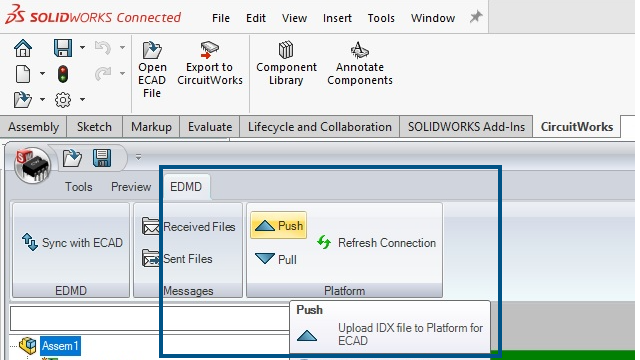

  • 推 和拉 工具 (EDMD 工具列) 可讓您從 ECAD 傳送和接收 IDX 3 檔案。
  • 與模型相關聯會列出 3DEXPERIENCE Platform 中的電子零組件資料模型。您可建立每個 CircuitWorks 樹狀結構零組件與 SOLIDWORKS 零件或組合件檔案的關聯。在您從 3DEXPERIENCE Platform 建立模型關聯後，CircuitWorks 樹狀結構中的星號便會消失。
  • 在 SOLIDWORKS 零組件的零組件屬性面板和 CircuitWorks 零組件資料庫中，按一下瀏覽找出零組件 以從 3DEXPERIENCE Platform 列出電子零組件資料模型。
  • 當您在 SOLIDWORKS Connected 中產生組合件時，開啟對話方塊會列出您可以在組合件中使用之 3DEXPERIENCE Platform 中的電子零組件資料模型。
