割面線指令 (僅適用於 DraftSight Mechanical) (2024 SP1)

您可以在該剖面的切割平面上建立割面線，並在工程圖區域中插入對應的剖面視圖標示。

輸入 AM_SectionLine 指令以繪製割面線。指令可產生下列圖元：

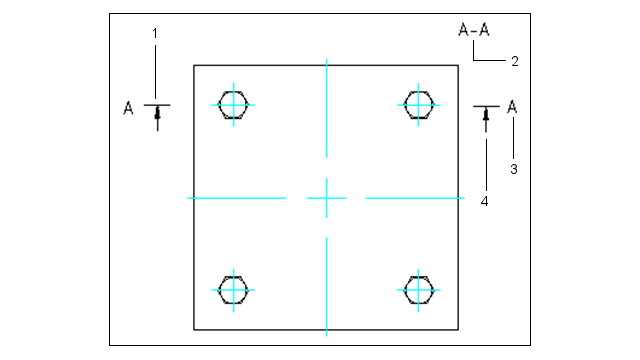

圖元 描述
1 割面線
2 剖面視圖標示
3 剖面視圖識別符號
4 方向箭頭
指令可讓您控制割面線中不同圖元的外觀，例如箭頭、線條和名稱。您可以在圖元上為下列類型的剖面視圖建立多個剖面：
剖面視圖類型 描述
完整剖面 穿過圖元整個長度的切割平面。
轉正剖面 穿過圖元的兩個非平行切割平面。可在圓柱圖元上使用這些剖面。
半剖面 穿過圖元至剖面部分的切割平面。
偏移剖面 彎曲以通過圖元特徵的切割平面。可在不屬於直線的圖元上使用這些剖面。
