您可以產生彎曲表面的厚度尺寸。
這有助於顯示表面之間的關係。您可以將厚度尺寸套用至：
您可以在兩個同軸心 DimXpert 特徵之間產生厚度尺寸：

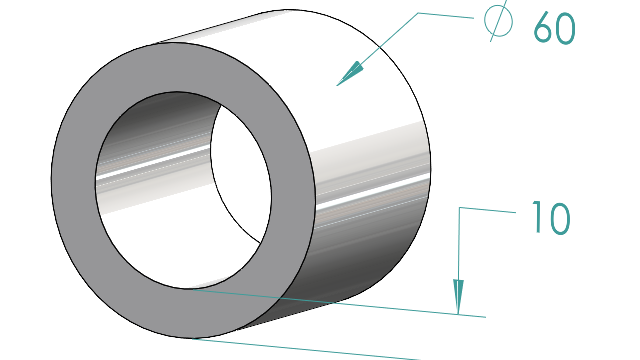

- 內徑與外徑，其中內徑為圓柱或簡單直孔，外徑則為圓柱或填料。
- 圓柱或簡易直孔的兩個內徑。

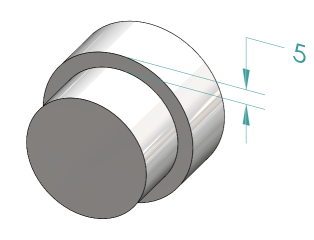

- 圓柱或填料的兩個外徑。例如：
若要產生彎曲表面的厚度尺寸：
- 按一下位置尺寸
(MBD Dimension 工具列)。 步驟 2 和 3 要求您選擇兩個特徵。對於厚度尺寸，兩個特徵必須是圓柱形、同軸心，並且具有不同的直徑。
- 選擇原點特徵的面。
- 選擇公差特徵的面。
- 按一下以放置尺寸。
- 在 PropertyManager 中指定選項，然後按一下
。
