榫孔傳遞衍生

在組合件零組件中產生榫頭與榫孔特徵時,您可以將榫孔傳遞衍生至組合件中相同零組件的其他副本。

如果組合件具有的零組件,其榫頭是先前使用榫頭與榫孔工具產生,您也可以把該榫頭的榫孔傳遞衍生至組合件中其他零組件副本。

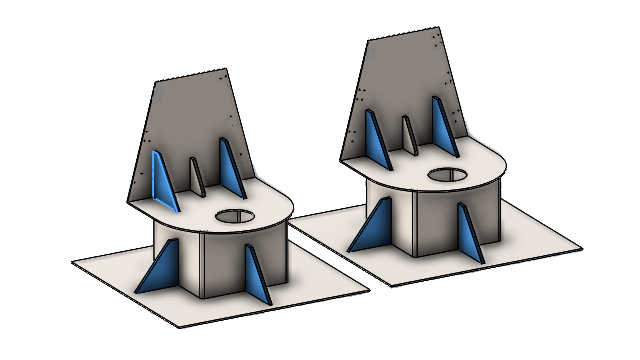

例如,如果您的組合件具有含有榫頭的某個零件的多個副本,您可以為相對應副本傳遞衍生榫孔。

唯有榫頭零組件與榫孔零組件相交時才能傳遞衍生榫孔。

如果您複製排列或鏡射具有榫頭的零組件,可以在 PropertyManager 中選擇傳遞衍生榫孔,將榫孔套用至組合件中相交的零組件。

若要在產生榫頭與榫孔特徵時使用榫孔傳遞衍生功能:
  1. 在組合件中,按一下榫頭與榫孔 (鈑金工具列)。
  2. 在圖面中,選擇榫頭的邊線及榫孔的對應面。
  3. 在 PropertyManager 中指定選項。
    如果 SOLIDWORKS 偵測到組合件中的多個零組件副本,您可以在傳遞衍生榫孔下指定選項:
    • 僅限已選取。僅傳遞衍生榫孔至所選零組件。
    • 相同父組合件中的所有副本。將榫孔傳遞衍生至相同父組合件中所選零組件的所有副本。
    • 所有副本。將榫孔傳遞衍生至所選零組件的所有副本。
  4. 按一下
若要對具有現有榫頭與榫孔特徵的組合件使用榫孔傳遞衍生功能:
  1. 在含有具有榫頭與榫孔的零組件的組合件中,用右鍵按一下零組件,然後按一下傳遞衍生榫孔
  2. 榫孔傳遞衍生 PropertyManager 中,在榫孔傳遞衍生的副本之下,指定一個選項:
    • 僅限已選取。僅傳遞衍生榫孔至所選零組件。
    • 相同父組合件中的所有副本。將榫孔傳遞衍生至相同父組合件中所選零組件的所有副本。
    • 所有副本。將榫孔傳遞衍生至所選零組件的所有副本。
  3. 按一下
