自動零件號球 PropertyManager

若要開啟此 PropertyManager：

  1. 按一下機櫃佈局 > 自動零件號球 。

導線樣式

導線樣式 指定要套用至導線的預先定義樣式。
圖塊 指定用於零件號球的圖塊。
  比例（Scale） 指定套用至用於零件號球的圖塊的比例數字。

零件號球佈局

指定複製排列類型。
對於零件號球標記，您只能指定數值。不支援指定公式。
Top 在機櫃圖紙上方顯示零件號球。
下方 在機櫃圖紙下方顯示零件號球。
左方 在機櫃圖紙左方顯示零件號球。
右方 在機櫃圖紙右方顯示零件號球。
正方形 在機櫃圖紙周圍方形圍繞顯示零件號球。
  群組零件號球 用較低的斜度顯示群組零件號球的箭頭。
  忽略多個副本 僅在相同製造商設備型號的第一個副本插入零件號球。
  忽略端子 不插入端子排的零件號球。

圖層

指定要插入零件號球的圖層。

選項

插入清單表格。插入從目前文件內容過濾出的清單表格。

若要插入報告表格，請在自動零件號球 PropertyManager 中選擇插入報告表格。按一下 ，開啟面板以自動插入自動零件號球報告。
  • 如果已插入一或多個報告表格，請選擇更新報告表格以更新報告表格。

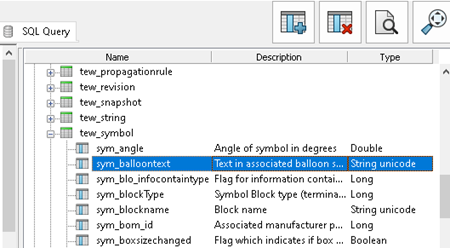

  • 自動零件號球標記是儲存在資料庫中的資料，可透過查詢擷取，而在報告產生期間會計算 Report_Row。它們之間沒有直接的關係。
