等電位標注

您可以存取等電位標注並設定代表這些標注的符號。

若要存取等電位標注，請在電線上按一下滑鼠右鍵，然後按一下顯示/隱藏等電位標注。

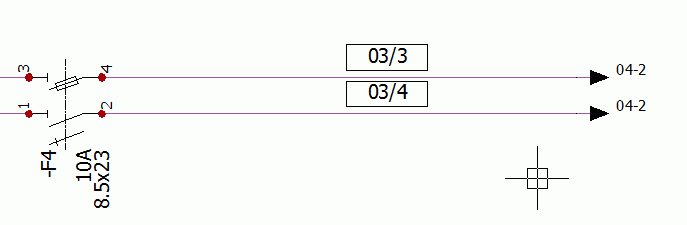

等電位標注會顯示等電位編號。確定已啟用電線編號。

等電位標注會以符號及屬性來呈現，其可以顯示與等電位相關聯的資料或屬性。您可以在等電位標注上按一下滑鼠右鍵，以編輯等電位屬性和其他參數。

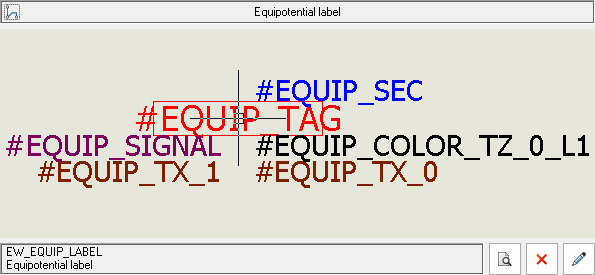

設定等電位標注符號

  1. 按一下工程設定 > 圖形標籤。

  2. 視需要使用下列選項：
    選項 描述
    開啟符號選擇器以選擇所需符號。
    移除符號。
    開啟符號編輯器以進行修改。

代表等電位標注的符號沒有回路或連接點。在符號屬性中，選擇符號類型參數中的等電位標注。
