本主題說明預設 DIN 組態中的端子排圖紙參數。
端子排圖紙組態檔案包含端子排佈局的所有參數 (依主題分組)。您可以視需要產生隨意數量的組態檔案。組態會在端子排圖紙組態管理對話內組成群組。
組態檔案編輯器會顯示所選參數的預覽。選擇端子排圖紙組態對話方塊底部的圖紙預覽，就可停用預覽。
一般
此標籤可讓您為組態檔案命名，並以軟體支援的任何語言提供描述。變更名稱會自動更新其在所有介面中的名稱 (例如，組態或端子排清單)。
| 名稱 |
描述 |
| 名稱 |
組態檔案的名稱。此值會自動衍生至組態出現的所有介面。 |
| 描述 |
組態描述。您可以使用多種語言指定描述。 |
網格
此標籤可讓您管理圖紙內端子排的圖形呈現佈局。
繪製符合 DIN 標準之端子排需要代表網格的特定符號，此網格代表與端子排相關的資料。對話方塊的下半部可讓您控制使用的網格圖塊，以及與端子排相關聯的圖框。
| 名稱 |
描述 |
| 網格圖塊 |
您可以在符號資料庫中找到網格符號。特定圖示可讓您選擇與重新編輯符號。資料會衍生至屬性。 |
| 圖框 |
顯示要繪製圖紙的圖框：
- 預設圖框：與回路工程組態中端子排圖紙相關聯的圖框
- 此組態的特定圖框：所有使用此組態的端子排都以此圖框產生
圖框左下角必須位於座標 (0,0)。所有佈局參數都以此點為基準進行移動。特定圖示可讓您選擇並編輯頁面佈局。 |
 |
開啟符號選擇器，可讓您變更與預設符號相關之符號。 |
 |
移除相關符號。 |
 |
開啟符號編輯器，可讓您修改所選符號。 |
| 一般 |
 |

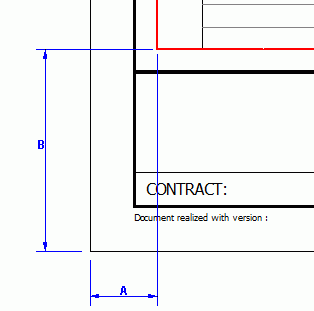

| A X 座標 |
可讓您管理在 X 中，網格圖塊的插入點和圖框起點 (0.0) 之間的差異 A。 |
| B Y 座標 |
可讓您管理在 Y 中，網格圖塊的插入點和圖框起點 (0.0) 之間的差異 B。 |
| 端子排方位 |
定義產生端子排呈現資料的方向。 |

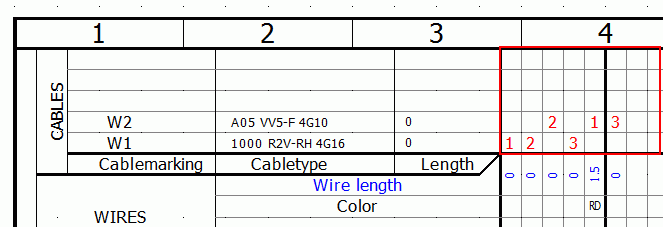

| 圖紙的電纜芯數目 |
定義一張圖紙可以包含的接線端數目上限 (水平端子排上的欄數)。 |

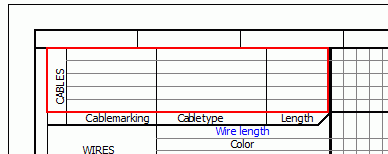

| 起點端的電纜數目 |
定義在「起點」部分中管理的電纜數目。 |
| 終點端的電纜數目 |
定義可在「終點」部分中管理的電纜數目。 |
當這三個參數 (每張圖紙的接線端數目、起點端的電纜數目和終點端的電纜數目) 中至少有一個參數達到組態中所定義的最大值時，SOLIDWORKS Electrical 就會在新的圖紙上產生端子。 |
| 表示已連接之電纜接線端的公式 |
開啟「公式管理」，以定義電纜接線端顯示文字的參數。 |
 |
橋接
橋接可讓您使用橋接器 (或跳線) 連結兩個或更多的端子。
| 名稱 |
描述 |
| 一般 |
|

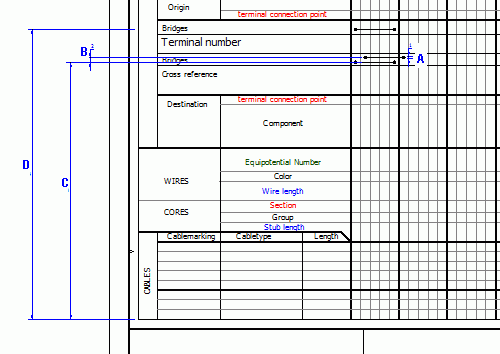

| 點直徑 |
可讓您指定端子上代表橋接連接的點直徑 (A)。 |
| 橋接偏移 |
可讓您指定代表橋接的兩線之間距離 (B)。 |
| 到下方或左方圖紙橋的距離 |
可讓您定義網格圖塊的起點和終點端的橋接之間的距離 (C)。 |
| 到上方或右方圖紙橋的距離 |
可讓您定義網格圖塊的起點和起點端的橋接之間的距離 (D)。 |
| 色彩 |
可讓您指定繪製橋接 (點和線條) 的色彩。 |
 |
| 自動橋接器 |
在連接相同等電位的端子上建立橋接。 |
| 色彩 |
可讓您指定繪製自動橋接器的色彩。 |
| 顯示電線 |
當其與其他端子連接時，顯示或隱藏連至端子的電線。 |
檔案資料
此標籤可讓您定義參數，這些參數用於自動產生要傳輸至端子排圖紙屬性的資訊。按一下右手邊的欄，即可開啟公式管理。
| 名稱 |
描述 |
| 描述 |
可讓您定義參數，這些參數用於自動產生要傳輸至端子排圖紙描述的資料。 |
| 使用者資料/可譯數據 |
可讓您指定參數，這些參數用於自動產生要傳輸至端子排圖紙使用者資料的資料。 |
