Vytvoření měděných spojů jako nálepek

Jestliže používáte příkaz Sestavit model pro vytváření modelů PCB ze souborů PADS nebo EDMD, můžete zlepšit výkon softwaru CircuitWorks tak, že budete s měděnými spoji pracovat jako s obrázky, nikoli jako s fyzickou geometrií v souboru PCB.

Obrázky můžete ukládat jako bitmapové soubory do složky Trace Decals softwaru CircuitWorks nebo interně přímo do souboru PCB.

Software CircuitWorks rychle vytvoří (s použitím geometrie náhledu) obrázky nálepek představující spoje v různých vrstvách PCB.

V nálepkách není použit vektorový grafický formát. Kvalita zobrazení nálepek se může mezi různými PCB lišit v závislosti na hustotě spojů. Nejpřesnějším způsobem zobrazení spojů je stále pracovat s nimi jako se skutečnou geometrií.

Chcete-li vytvořit měděné spoje jako nálepky, postupujte takto:

  1. Otevřete soubor ECAD se spoji.
    Tento příklad používá soubor Install_dir\CircuitWorksFull\Examples\PADS\preview.asc.
  2. Klikněte na položku Soubor > Možnosti.
  3. Nastavte následující možnosti:
    1. Na stránce Import SOLIDWORKS v části Modelování vodivé hladiny vyberte některou z následujících možností:
      • Úplná. Vytvoří měděné spoje na všech hladinách modelu.
      • Jen horní a spodní hladiny (rychlejší). Vytvoří měděné spoje na vrchní a dolní hladině.
    2. Na stránce Modely v části Uložit modely, které CircuitWorks vytvoří, do těchto složek vyberte složku Decals.
      Výchozí umístění je následující:

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

    3. Klikněte na tlačítko OK.
  4. Klikněte na možnost Sestavit model (část SOLIDWORKS na kartě Nástroje).
  5. V okně CircuitWorks proveďte následující:
    1. Vyberte možnost Použít místo geometrie nálepky spojů.
      Je-li tato možnost vybrána, jsou měděné spoje ukládány jako bitmapové soubory do zadané složky Decals.
    2. Další možností je nastavení Uložit nálepku do souboru modelu.
      Je-li vybrána tato možnost, budou měděné spoje uloženy přímo do souboru modelu. V tom případě se neukládají jako bitmapové náhledy.
    3. Klikněte na tlačítko Sestavit.
    Nástroj CircuitWorks vytvoří desku tištěných spojů v softwaru SOLIDWORKS.

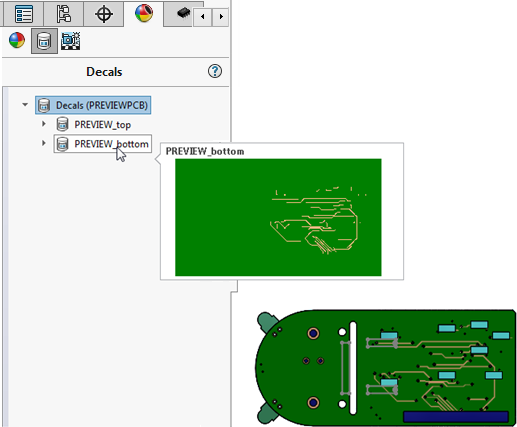

  6. Chcete-li zobrazit náhledy měděných spojů, klikněte na záložce DisplayManager na možnost Zobrazit nálepky a najeďte kurzorem myši na náhled.
