Počet bodů pro každou frekvenci
|
Nastavuje maximální počet frekvenčních bodů, ve kterých bude vyhodnocena odezva pro každý režim. Celkový počet kroků řešení může být maximálně 10 000. |
|
Pásmo okolo každé frekvence
|

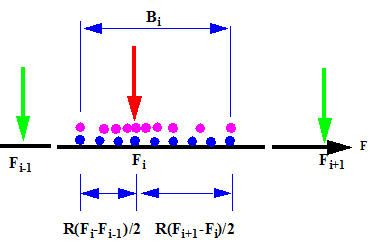

Poměr R, který nastavuje rozsah frekvenčních bodů řešení u každé přirozené frekvence, která se v analýze bere v úvahu. Například úplný rozsah B i (R =1) pro režim i se rozšíří z (F i - F i-1)/2 na (F i+1 - F i)/2 následujícím způsobem:
- U každé přirozené frekvence, která se při analýze bere v úvahu, se použije frekvenční bod řešení. Pokud jsou dva po sobě jdoucí režimy příliš blízko, software použije menší počet bodů, než který je zadán volbou Počet bodů pro každou frekvenci.
- U prvního režimu se Fi-1 považuje za 0. U posledního režimu se šířka pásma považuje u přirozené frekvence za symetrickou.
- Pokud je horní mez frekvence zadaná na záložce Možnosti harmonické analýzy mnohem větší než nejvyšší přirozená frekvence v analýze, definují se frekvenční body v tomto rozsahu zadáním počtu bodů pro každou frekvenci.
|
|
Interpolace
|
|
Logaritmický
|
Frekvenční body řešení se logaritmicky seskupí u každé přirozené frekvence a zachytí tak přesně odezvu v blízkosti přirozené frekvence. Frekvenční body řešení jsou na obrázku výše zobrazeny růžově.
|
|
Lineární
|
Frekvenční body řešení se v šířce pásma rovnoměrně rozloží. Frekvenční body řešení jsou na obrázku výše zobrazeny modře.
|
|
| Zahrnout další frekvence pro odezvu |
Tuto možnost vyberte, chcete-li zahrnout další zájmové frekvence pro výpočet parametrů odezvy na harmonické zatížení.
Kromě vlastních frekvencí, které jsou do analýzy vyšších harmonických zahrnuty standardně, můžete vybrat až 20 dalších zájmových frekvencí. Zadejte další frekvenční body ve vzestupném pořadí (kladné hodnoty).
Počet frekvenčních bodů řešení, ve kterých řešič vypočítává odezvu (tj. body řešení v clusteru mezi dvěma po sobě jdoucími frekvencemi), je stejný jako počet frekvenčních bodů použitých pro vlastní frekvence (viz Počet bodů pro každou frekvenci).
|
| Upravit |
Tuto možnost vyberte, pokud chcete zadat až 20 frekvencí ve vzestupném pořadí (jako kladné hodnoty). |
| Tolerance pro sloučení dalších frekvenčních bodů |
Nastaví limit tolerance (%), který definuje, jak blízko je dodatečný frekvenční bod blízký vlastní frekvenci nebo následujícímu dodatečnému frekvenčnímu bodu, aby řešič mohl sloučit dvě po sobě jdoucí frekvence do jediné frekvence. Výchozí limit tolerance je 1 %. Řešič neaplikuje kritérium tolerance na vlastní frekvence (tj. vlastní frekvence nebudou sloučeny).
|
 udává vlastní frekvence vypočtené řešičem (do výpočtu RMS jsou zahrnuty všechny vlastní frekvence).
 udává uživatelem definované dodatečné frekvence, které mají být zahrnuty do výpočtu RMS.
 udává toleranci (%).
Řešič například sloučí dodatečnou frekvenci s nejbližší vlastní frekvencí, a to podle následujících kritérií:
|
