Program spojí entity Sada 1 a Sada 2 (zdrojovou a cílovou) definované v PropertyManager Místní interakce. Spojené entity se chovají jako svařované. U geometrických entit, které se spojují do sítí nezávisle, se spojování aplikuje s omezenými rovnicemi.
Rovněž máte možnost spojovat součásti vynucením společných uzlů v ohraničeních. V tom případě se součásti, které mají společné síťové uzly v ohraničeních, spojují do sítě jako jedno tělo.
Interakce spojení lze aplikovat na tyto simulační studie:
- Statické
- Frekvence
- Vzpěr
- Teplotní
- Nelineární
- Dynamické
- Pádová zkouška
|
| Spojování mezi dotýkajícími se součástmi (bez vůle). |
|

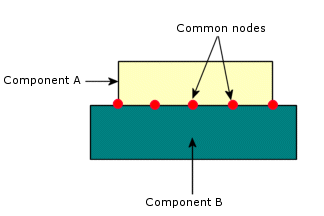

| Ilustrace společných síťových uzlů na ohraničeních součástí. Dvě součásti se spojují do sítě jako jedno tělo. |
Toto omezení platí pouze na (a) vytváření spojení uzel na plochu u všech studií, (b) vytváření spojení plocha na plochu u nelineárních studií.
Existuje-li spojení mezi plechovými díly a jinými plochami (objemy nebo skořepinami), může algoritmus spojení vyvolat nadměrné vyztužení z důvodu mezery mezi skořepinou střední plochy a kontaktní plochou geometrie. Nadměrné vyztužení spojení má vliv na výpočet režimů pevného těla. Program vypočítá všechny režimy pevného těla (hodnoty frekvence se blíží 0), pokud rozšíříte skořepinu plechových dílů od středních ploch až po kontaktní plochu geometrie a eliminujete tak mezeru.
