Definování nerovnoměrných silových zatížení

Použití nerovnoměrné síly na entitu v určitém směru

Jak použít nerovnoměrnou sílu na entitu v určitém směru:

  1. Ve stromu simulační studie klikněte pravým tlačítkem na ikonu Externí zatížení a vyberte položku Síla.
    Zobrazí se PropertyManager Síla.
  2. Klikněte do pole Plochy, hrany, vrcholy a referenční body pro sílu a vyberte entitu, na kterou použijete sílu.
  3. Klikněte na Normála, pokud chcete použít sílu kolmou na vybranou entitu nebo na možnost Vybraný směr.
    1. V případě možnosti Vybraný směr klikněte do pole Plocha, hrana, rovina, osa pro směr a výběrem entity určete směr.
    • Jestliže vyberete pro směr plochu nebo rovinu, zadejte alespoň jednu z následujících složek. Podél prvního směru roviny 1 , Podél druhého směru roviny 2 nebo Kolmo k rovině .
    • Jestliže pro směr vyberete hranu, zadejte hodnotu síly podél hrany.
    • Jestliže vyberete pro směr osu, zadejte alespoň jednu z následujících složek: Radiální , Obvodová nebo Axiální .
  4. Pokud je pro použití síly vybráno více než jedno těleso, vyberte volbu Na položku nebo Celková.
  5. Vyberte požadovanou Jednotku .
  6. V části Síla nastavte hodnoty pro součásti síly nebo normálovou sílu.
  7. Zaškrtněte Nerovnoměrné rozložení, pokud chcete definovat rovnici, která popisuje prostorovou variaci síly.
    1. Klepněte do pole Vyberte souřadný systém a vyberte souřadný systém: Kartézský, válcový nebo sférický z grafické oblasti nebo ze stromu FeatureManager.
    2. Vyberte jednotky pro lineární nebo úhlové souřadnice.
    3. Klikněte na obrázek typu souřadného systému, který jste vybrali, a klikněte na tlačítko Upravit rovnici.
    4. Zadejte rovnici, která popisuje prostorové odchylky síly ve vybraném souřadném systému. Můžete použít seznam základních matematických funkcí z rozevírací nabídky. V rozhraní rovnic zadávejte souřadnice uzavřené v uvozovkách: "x", "y", "z", "r", "t" a "p".
      Součet hodnot distribuované síly na vybrané entitě se rovná celkové hodnotě síly, kterou zadáte.
  8. Klikněte na .

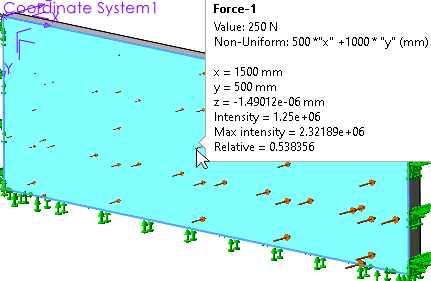

    Když definujete sílu s nerovnoměrnou distribucí, můžete najet myší na symbol šipky síly a dotázat se na hodnotu síly v daném místě.

    Aplikace SOLIDWORKS Simulation uvádí hodnoty intenzity síly pouze v místech, kde existují symboly šipek. Software vytvoří odpovídající počet symbolů šipek na základě geometrie, kde použijete sílu.



    Popis obsahuje tyto položky:
    • Hodnota. Force Value
    • Nerovnoměrný. Rovnice, která definuje nerovnoměrné rozložení síly, včetně jednotky délky
    • x, y, a z. Souřadnice X, Y a Z vybraného symbolu šipky vzhledem k referenčnímu souřadnému systému
    • Intenzita. Hodnota rovnice, která definuje nerovnoměrnou rozložení na vybraném symbolu šipky
    • Maximální intenzita. Maximální hodnota rovnice, která definuje nerovnoměrné rozložení mezi všechna umístění symbolů šipek
    • Relativní. Intenzita / maximální intenzita na vybraném symbolu šipky

    Řešič vypočítá přesnou hodnotu síly v každém uzlu po vytvoření sítě. Součet hodnot rozložené síly se rovná hodnotě síly, kterou aplikujete.

Nerovnoměrné rozložení se silami měnícími směr

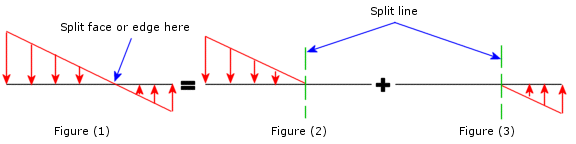

Pokud je rozložení zadáno tak, že síly mění směr na dílu hrany nebo plochy (jako na obrázku), program nastaví součet absolutních hodnot sil podle hodnoty zadané ve správci PropertyManager.

Při použití nerovnoměrné síly, která mění svůj směr [Obrázek (1)], rozdělte entitu zatížení, kde síla mění svůj směr a použijte sílu ve dvou krocích [Obrázek (2) a Obrázek (3)].
