Na rovinné ploše

Tuto volbu lze použít pouze, když jsou všechny vybrané plochy rovinné. Každá plocha může být v jiné rovině. Každá plocha je uchycena relativně ke svému směru (Direction 1, Direction 2 a Normal).

Atribut	Hodnota
Možné stupně volnosti pro objemové sítě	3 posunutí
Možné stupně volnosti pro sítě skořepin	3 posunutí a 3 rotace
Dostupné stupně volnosti pro pruty	3 posunutí
3D značka	přesunutí rotace
Volitelné entity	Pouze rovinné plochy
Posunutí	Podél prvního směru plochy Podél druhého směru plochy Kolmo k ploše
Rotace (pouze pro skořepiny)	Kolem prvního směru plochy Kolem druhého směru plochy Kolem normály k ploše

Příklad

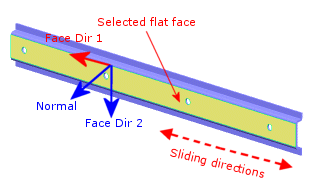

Vybraná rovinná plocha (zobrazená žlutou barvou) se může posouvat pouze ve směru vyznačeném čárkovanými červenými šipkami, například směru plochy Dir 1. Tuto podmínku vyžaduje nastavení dalších dvou směrů (Dir 2 a Normal) na nulu.

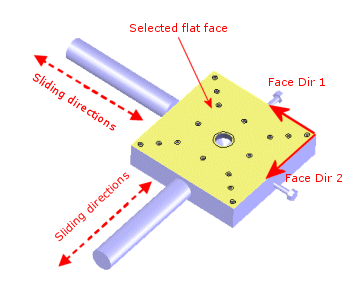

Vybraná rovinná plocha (zobrazená žlutou barvou) se může posouvat podél směru Face Dir 1 a Face Dir 2. Tato podmínka je povinná, pokud použijete nastavení normálového pohybu na nulu.
Stůl zobrazený výše se dá volně přesouvat na zemi (čárkované červené šipky) a nelze jím pohybovat kolmo (plná modrá šipka).	Vybrané rovinné plochy (zobrazeny žlutě) se mohou posouvat volně podél směrů Dir 1 a Dir 2 vybraných ploch a uchycení ve směru Normal.

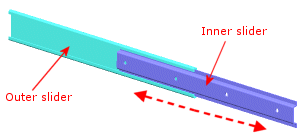

Vnitřní posuvník se může volně posouvat podél směru znázorněném čárkovanými šipkami.	Pomocí typu uchycení Na rovinné ploše lze určit nulové posuny podél směrů Face Dir 2 a Normal.
