Použití nerovnoměrného tlaku na plochu v určitém směru

Jak použít nerovnoměrný tlak na plochu v určitém směru:

  1. Ve stromu studie simulace klikněte pravým tlačítkem na ikonu Externí zatížení a vyberte možnost Tlak .
    Zobrazí se správce PropertyManager Tlak.
  2. V položce Typ vyberte Použít referenční geometrii.
  3. V nastavení Plochy pro tlak vyberte plochu, na kterou chcete použít nerovnoměrný tlak.
  4. V nastavení Plocha, hrana, rovina, osa pro směr vyberte entitu určující směr.
  5. Vyberte složku tlaku podle entity, kterou vyberete pro směr; postupujte následovně:
    • Jestliže vyberete pro směr plochu nebo rovinu, vyberte jednu z následujících součástí: Podél prvního směru roviny , Podél druhého směru roviny nebo Kolmo k rovině .
    • Jestliže vyberete hranu pro směr, tlak podél této hrany je vybrán automaticky .
    • Jestliže vyberete osu pro směr, vyberte jednu z následujících součástí: Radiální , Obvodová nebo Axiální .
  6. Pod položkou Hodnota tlaku proveďte následující:
    1. Vyberte Jednotku tlaku .
    2. Do pole Hodnota tlaku zadejte velikost působícího tlaku.
  7. Vyberte volbu Nerovnoměrné rozložení.
  8. V poli Vyberte souřadný systém vyberte kartézský, válcový nebo sférický souřadný systém.

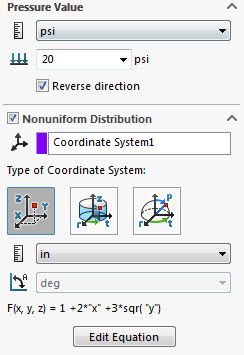

  9. Kliknutím na možnost Upravit rovnici zadejte rovnici popisující nerovnoměrné rozložení. Například:

    Výše uvedená nastavení používají v kartézských souřadnicích následující tlak:

    P(x,y) = 20 (1+2*X+3*sqrt (Y))

  10. Klikněte na .

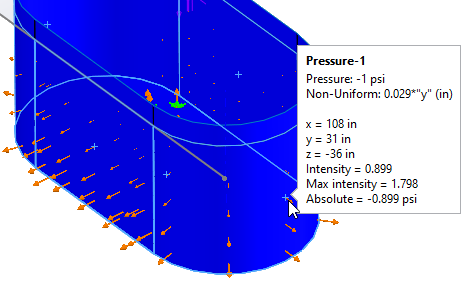

    Po definování tlaku s nerovnoměrnou distribucí můžete umístit ukazatel myši nad symbol šipky tlaku a zadat tak dotaz na hodnotu v daném místě.

    Aplikace SOLIDWORKS Simulation uvádí hodnoty tlaku pouze v místech, kde existují symboly šipek. Software vytvoří odpovídající počet symbolů šipek na základě geometrie, kde použijete tlak.



    Popis obsahuje tyto položky:
    • Tlak Hodnota tlaku včetně jednotky tlaku
    • Nerovnoměrný. Rovnice, která definuje nerovnoměrnou distribuci tlaku, včetně jednotky délky
    • x, y, a z. Souřadnice X, Y a Z vybraného symbolu šipky vzhledem k referenčnímu souřadnému systému
    • Intenzita. Hodnota rovnice, která definuje nerovnoměrnou rozložení na vybraném symbolu šipky
    • Maximální intenzita. Maximální hodnota rovnice, která definuje nerovnoměrné rozložení mezi všechna umístění symbolů šipek
    • Absolutní. Hodnota tlaku * hodnota rovnice u vybraného symbolu šipky
