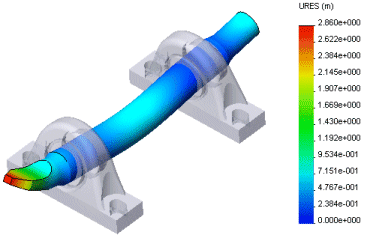

Při zakreslování výsledků sestav se skrytými nebo vyloučenými těly, si můžete prohlédnout výsledky na ostatních součástech v kontextu celé sestavy zobrazením skrytých nebo vyloučených těl průsvitnou barvou s různými úrovněmi průhlednosti.
- Zakreslete požadovaný výsledek do dokumentu sestavy, která má jednu nebo více skrytých součástí.
- Klepněte pravým tlačítkem na ikonu obrázku a vyberte Nastavení
.
- Ve správci PropertyManager vyberte Zobrazit skrytá těla nebo Zobrazit vyloučená těla.
- Vyberte jednu z následujících možností:
-
Průsvitný (jednobarevný), pokud chcete zobrazit všechny skryté díly v jedné barvě podle vašeho výběru. Přetažením posuvníku můžete měnit průhlednost.
-
Průsvitný (barvy dílu), pokud chcete zobrazit všechny skryté díly ve stínovaném režimu jejich barev. Přetažením posuvníku můžete měnit průhlednost.
- Klepněte na
.
