Doplňkový modul 3DEXPERIENCE (Design with SOLIDWORKS) integruje cloudové funkce 3DEXPERIENCE přímo do rozhraní Routing, čímž rozšiřuje možnosti správy součástí a sestav vyznačení trasy.
Pomocí nástroje Routing Library Manager můžete:
| Ouško |
Úloha |

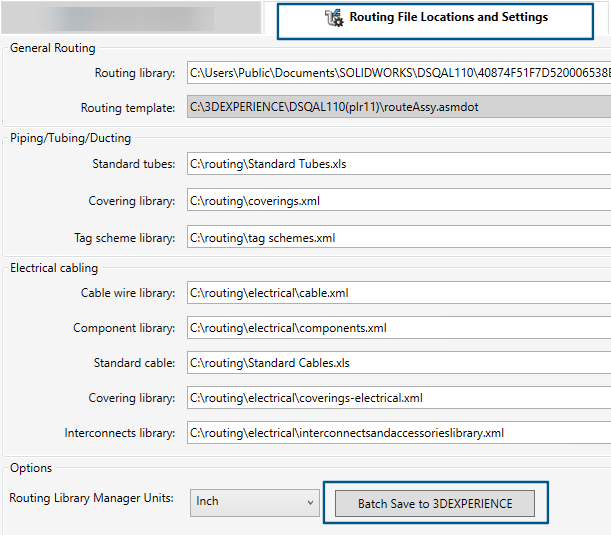

| Umístění souboru vyznačení trasy a nastavení |
- Dávkově nahrát knihovnu součástí vyznačení trasy z místního počítače do platformy 3DEXPERIENCE Platform. Klikněte na možnost Dávkové ukládání do 3DEXPERIENCE.
Pomocí dávkového odesílání můžete do platformy 3DEXPERIENCE Platform ukládat pouze soubory SOLIDWORKS.
- Dávkově stáhnout knihovnu součástí vyznačení trasy z platformy 3DEXPERIENCE Platform.
- V poli Šablona pro vyznačení trasy klikněte na tlačítko Procházet a vyhledejte složku. V dialogovém okně klikněte na možnost Vybrat z 3DEXPERIENCE.
|
| Průvodce knihovnou součástí |
Vytvořte nové nebo upravte stávající komponenty v knihovně v místním počítači nebo platformě 3DEXPERIENCE Platform. |
| Průvodce součástí Vyznačení trasy. |
Uložte definovanou součást na místním počítači nebo do platformy 3DEXPERIENCE Platform. |
| Databáze potrubí a trubic |
Přístup ke všem konfiguracím součástí, ať již nahraných nebo nenahraných do platformy 3DEXPERIENCE Platform, získáte s použitím Stavu součásti. |
Kromě toho v rámci rozhraní SOLIDWORKS Routing vám doplňkový modul 3DEXPERIENCE umožňuje procházet a otevírat sestavy a součásti vyznačení trasy z platformy v několika klíčových oblastech, včetně:
- PropertyManager Vlastnosti trasy pro přizpůsobení dílů, jako jsou trubky a kolena.
- Nástroj pro výběr Od/do pro vkládání součástí.
- Nástroje Znovu použít trasu.
- Možnosti Přidat spoj a Upravit spoj.
Tato funkce zjednodušuje pracovní postupy tím, že spravuje místní i cloudové součásti v rámci vyznačení trasy, což vám poskytuje větší kontrolu a flexibilitu.
