Následující prvky jsou vyžadovány pro vytvoření kolena s obdélníkovým průřezem pro použití v sestavě trasy vedení. Názvy prvků a kót s výjimkou prvků BendRadius@ElbowArc, BendAngle@ElbowArc a AlignmentAngle@Sketch1 se mohou změnit v závislosti na požadavcích vašeho návrhu.

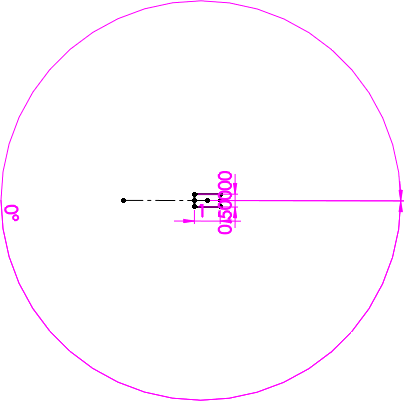

Skica kolena obdélníkového vedení
- Skica na pravé rovině s názvem Sketch1.
- Čtverec nebo obdélník vytvořený z počátku skici s kótami s následujícím pojmenováním:
-
Height@Sketch1 (Výška@Skica1)
-
Width@Sketch1 (Šířka@Skica1)
-
AlignmentAngle@Sketch1 (povinná kóta)
|
|
Height@Sketch1 = 0.50
Width@Sketch1 = 1
|
|
|
AlignmentAngle@Sketch1 = 0° (povinná kóta) Obrázek nahoře reprezentuje vodorovný ohyb.
|
- Skica na horní rovině s názvem ElbowArc s kótami s názvem:
-
BendRadius@ElbowArc (povinná kóta)
-
BendAngle@ElbowArc (povinná kóta)
Elbow Arc (Oblouk kolena) musí být vytvořen po vytvoření prvku tažení Sweep-Thin1 (Tažení-tenkostěnný1).
|
|
BendRadius@ElbowArc = 1.5
BendAngle@ElbowArc= 90°
|
Poloměr ohybu a úhel ohybu
- Skica pro body spojení s názvem Sketch2:
- Vlastnost bodu spojení na pravé rovině s názvem CPoint1 s kótami s názvem:
-
Depth@CPoint1
-
Width@CPoint1.
- Vlastnost bodu spojení na přední rovině s názvem CPoint2 s kótami s názvem:
-
Depth@CPoint2
-
Width@CPoint2.
|
|
Sketch2: CPoint 1 a CPoint 2
|
Táhnout po křivce
Prvek tažení s názvem
Sweep-Thin1 (Tažení-tenkostěnný1) s kótou s názvem
Thickness@Sweep-Thin1.
|
|
Thickness@Sweep-Thin1= 0.002 |
|
| Vodorovný ohyb = 0° |
|
| Svislý ohyb = 90° |
