Kusovník pro sestavy trasování

Když vytvoříte kusovník pro sestavu trasy, můžete vybrat šablonu, ve které je každý kus trubky určité délky zobrazen jako samostatná položka. Tato šablona také zadá čísla dílů na základě vlastností závislých na konfiguraci.

Jinak jsou vložení a úpravy kusovníku stejné jako v ostatních typech výkresů sestav.

Do sestavy vyznačení trasy nebo do vybraného pohledu výkresu sestavy vyznačení trasy můžete vložit kusovník.

Do výkresu můžete vložit kusovník založený na tabulce nebo kusovník založený na Excelu, ale ne oba najednou.

Než do sestavy nebo do pohledu výkresu vložíte kusovník, vytvořte šablonu pro kusovník sestavy vyznačení trasy.

Vytvoření kusovníku založeného na tabulce

Vytvoření tabulkového kusovníku pro sestavu trasy nebo pro vybraný pohled výkresu:

  1. Klepněte na příkaz Vložit > Tabulky > Kusovník.
  2. Ve správci PropertyManager Kusovník vyberte v části Šablona tabulky šablonu (např. bom-standard.sldbomtbt).
    Cívky se nyní v kusovníku zobrazují jako samostatné položky. Klikněte ve správci PropertyManager Kusovník na možnost Seskupení součástí vyznačení trasy > Seskupovat cívky .
  3. Nastavte další možnosti a klepněte na PM_OK.gif.
  4. Klepněte v grafické ploše na místo, kde chcete tabulku umístit.

Přidání sloupce

Chcete-li ke kusovníku přidat sloupec:

  1. Klepněte pravým tlačítkem do sloupce v tabulce kusovníku a vyberte možnost Vložit > Sloupec doleva nebo Sloupec doprava.
  2. Zadejte Typ sloupce.
  3. Ze seznamu vyberte vlastnost, například SWDélkaTrubky pod položkou Vlastnost trasy.
  4. Klepněte na PM_OK.gif.
Sloupec se vyplní hodnotami vybrané vlastnosti.

Vytvoření kusovníku založeného na aplikaci Excel

Vytvoření kusovníku založeného na aplikaci Excel pro sestavu trasy nebo vybraný pohled výkresu:

  1. Klepněte na položku Kusovník založený na aplikaci Excel (panel nástrojů Tabulka) nebo na Vložit > Tabulky > Kusovník založený na aplikaci Excel.
  2. V dialogovém okně Vybrat šablonu kusovníku vyhledejte vyhledejte složku <instalační_adresář>\lang\<czech> a zvolte soubor Piping BOM template.xls.
  3. Vyberte možnosti v dialogovém okně Šablona kusovníku a klepněte na OK.

Speciální sloupce pro sestavy potrubí

Kusovník obsahuje zvláštní sloupce pro sestavy trasování:
  • Sloupec Č. DÍLU zobrazí vlastnost závislou na konfiguraci SWKusovČDílu (příklady dílů trasování obsahují tuto vlastnost v konfiguračních tabulkách).
  • Každá konfigurace tvarovky má jiné číslo dílu.
  • Všechny úseky uříznuté z jednoho kusu materiálu mají stejné číslo dílu.
  • Každý jednotlivý kus trubky je v seznamu uveden zvlášť s použitím vlastnosti SWDélkaTrubky; délka je uvedena ve sloupci ŘEZNÁ DÉLKA.

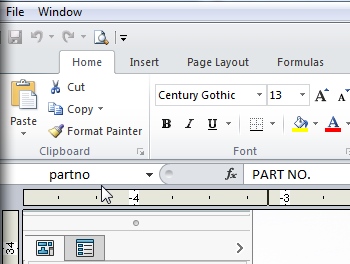

Pokud upravujete šablonu v Excelu, neupravujte text v poli Název v žádném z výchozích sloupců.


Je možné vytvořit vlastní sloupce v souboru piping bom template. Můžete například vytvořit sloupec pro vlastnost SWÚhelKolena (pro úhel součásti kolena).

Další informace vizUživatelské vlastnosti v kusovníku.

V šabloně jsou i skryté sloupce; nedoporučujeme tyto skryté sloupce zobrazovat, upravovat ani odstraňovat.
