Doporučení: Používejte součásti s jedním bodem spojení, než s několika body spojení. Konektory s jedním bodem spojení usnadňují trasování, protože mezi kabelovým svazkem a každým konektorem nemusí být vodiče. Další vodiče potřebné pro konektory s více body spojení zvyšuje komplexitu sestavy a ovlivňuje výkon. Používejte konektory s více body spojení jen tehdy, pokud by konektory s jedním bodem spojení nefungovaly.

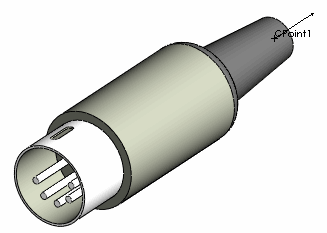

Doporučení: Pro konektory s jedním bodem spojení, umístěte bod spojení do místa, kde vodiče nebo kabely vcházejí do nebo vycházejí z konektoru, například nakonec objímky, jak je zobrazeno na obrázku dole. Bod lze také odsadit od zadní části konektoru.
V PropertyManageru Bod spojení má bod atribut Dodatečná interní délka vodiče. Nastavte dostatečnou délku, aby vodič spojoval bod spojení s čepem, který je nejdále.
Pro body spojení s více konektory přidejte bod spojení ke každému čepu a pomocí ID schématického čepu určete, který čep bod spojení představuje. Nástroj Automatické trasování může usnadnit trasování vodičů do každého čepového konektoru.
Doporučení: Ke každému konektoru přidejte referenci součásti. Když máte v designu několik podobných konektorů, vyplatí se dát každé instanci popisný název. Klepněte pravým tlačítkem na konektor, vyberte Vlastnosti součásti a zadejte jedinečný název do pole Reference součásti v dialogu Vlastnosti součásti. Tyto reference jsou automaticky přidány ke konektorům při vytvoření trasy pomocí seznamu Od/Do.
