Defeature – Zjednodušení dokončeno

V dílech a sestavách lze uložit méně detailní model do samostatného souboru dílu nebo jako odvozenou konfiguraci verze se všemi detaily. Model se všemi detaily můžete publikovat na webové stránce 3D ContentCentral a určit, že se mají detaily odstranit, když zákazníci model stáhnou.

Postup otevření stránky Zjednodušení dokončeno správce PropertyManager Defeature:

  1. Klikněte na Defeature (panel nástrojů Nástroje) nebo na Nástroje > Defeature.
  2. V případě vícetělových dílů a sestav vyberte metodu Zjednodušit geometrii ve správci PropertyManager.
    V případě jednotělových dílů se správce PropertyManager otevře na stránce Zachovat.
  3. Klikejte na tlačítko Další , dokud se nezobrazí stránka Zjednodušení dokončeno.

Možnosti, které jste vybrali ve správci PropertyManager, se uloží do původního modelu. Defeature se zobrazí ve stromu FeatureManager. Pokud jste vybrali možnost uložení modelu do samostatného souboru, zobrazí se dialog Uložit jako.

Výsledky

Vyberte jednu z následujících možností ke správě výsledků:

Uložit jako nový dokument Uloží méně detailní díl nebo sestavu do samostatného souboru dílu. Díl nemá žádné odkazy na původní díl nebo sestavu.

V případě metody Silueta se pro každou skupinu zjednodušení ve stromu FeatureManager zobrazí složka Skupina . Když při definování skupin vyberete možnost Sloučit skupiny po tomto kroku, bude se složka jmenovat Sloučeno. Složky obsahují prvek pro každé tělo generované při zjednodušení.

V případě metody Zjednodušit geometrii má soubor dílu prvky Defeatured1.

Pokud jste povolili pohyb v sestavě, bude model uložen jako sestava. Každá skupina, kterou jste definovali na straně Pohyb, bude uložena jako součást v méně detailní sestavě.

Vyberte Připojit k původnímu k propojení zjednodušeného modelu s původním modelem. Vnější odkaz můžete spojit, odemknout nebo přerušit kliknutím pravým tlačítkem na model a následným kliknutím na Externí odkazy. Viz. Zamykání a přerušování vnějších odkazů.

Vytvořit novou konfiguraci Uloží zjednodušení jako konfiguraci. Vybráním možnosti Zachovat referenční geometrii nejvyšší úrovně přidejte referenční geometrii (pouze sestavy).

Abyste zabránili vzniku odpojených odkazů, které jsou připojeny k součásti, neměňte součást ve zjednodušené konfiguraci na rodičovskou konfiguraci ani neměňte součást z rodičovské konfigurace na zjednodušenou.

Mezi odkazy, které se mohou odpojit, patří připojené popisy a kóty.

Dostupné, pokud vyberete metodu Obrys .

Publikovat jako 3D ContentCentral Publikuje model se všemi detaily obsahující možnosti Defeature na účtu Supplier Services (Dodavatelské služby) na webové stránce 3D ContentCentral. Ve správci Content Manager na účtu Supplier Services (Dodavatelské služby) pod položkou Prvky určete potlačený, ve kterém budou odstraněny detaily podle možností Defeature, když zákazníci konfigurují a stahují model.

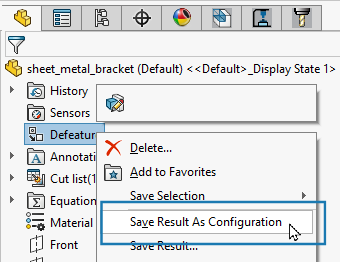

Uložit nastavení pro budoucí použití Uloží možnosti Defeature do původního modelu se všemi detaily. U dílů: Pokud tuto možnost vyberete po vytvoření zjednodušené entity, můžete odvozený prvek i nadále uložit jako konfiguraci. Ve stromu FeatureManager klikněte pravým tlačítkem na entitu Defeature a kliknutím na možnost Uložit výsledek jako konfiguraci uložte odvozený prvek jako konfiguraci.

Ve stromu správce FeatureManager můžete pravým tlačítkem kliknout na Defeature a poté kliknout na možnost Upravit prvek , Uložit výsledek, Uložit výsledek se spojením, Načíst do 3DCC nebo Odstranit.
