Filtr zobrazení
|
Zvolte typy popisu pro výchozí zobrazení nebo vyberte Zobrazit všechny typy. |
|
| Bod, osa a souřadný systém |
Nastavení písma a možností zobrazení pro názvy referenční geometrie a jmenovky pro body, osy a souřadné systémy.
Tato možnost není k dispozici pro výkresy.
|
Skrýt názvy
|
Skryje názvy referenční geometrie pro body, osy a souřadné systémy.
|
|
Písmo názvu
|
Nastaví písmo pro názvy bodů, osy a souřadné systémy.
|
|
Písmo štítku
|
Nastaví písmo pro jmenovky šipek souřadného systému.
|
|
|
|
Vždy zobrazit text ve stejné velikosti
|
Je-li vybrána tato možnost, zobrazí se všechny popisy a kóty ve stejné velikosti bez ohledu na zvětšení (zoom).To platí také pro 3D náhledy v MBD. Tato možnost je deaktivována pro výkresy, které vždy zvětšují výšku textu.
|
|
| Měřítko textu |
U dokumentů dílů a sestav vypněte volbu Vždy zobrazit text ve stejné velikosti, pokud chcete vybrat měřítko výchozí velikosti textu popisu. Pokud chcete nastavit vlastní měřítko textu, vyberte Vlastní a zadejte první a poslední hodnotu vlastního měřítka. Například zadejte 3 a 10, pokud chcete nastavit měřítko 3:10. Pokud určíte Měřítko textu ve 3D pohledu, použije se velikost textu na 3D pohled v publikovaných souborech 3D PDF.
|
|
| Zobrazit položky jen v pohledu, ve kterém byly vytvořeny. |
Je-li vybrána tato možnost, popisy dílů a sestav se zobrazí jen tehdy, prohlížíte-li model ve stejné orientaci, jakou měl při vložení popisu. Otočením modelu nebo výběrem jiné orientace pohledu se popisy ze zobrazení odstraní. |
|
|
Zobrazit popisy / Zobrazit popisy sestav
|
Vyberte pro zobrazení všech typů popisů, které jsou vybrány v
Filtr zobrazení. V případě sestav sem nepatří jen popisy, které patří do sestavy, ale také popisy, které se zobrazují v jednotlivých dokumentech dílů.
|
|
|
Použít nastavení sestavy pro všechny součásti
|
Je-li tato možnost vybrána, bude zobrazení všech popisů odpovídat nastavení dokumentu sestavy bez ohledu na nastavení jednotlivých dokumentů dílů. Chcete-li zobrazit různé kombinace popisů, použijte tuto volbu společně s volbou Zobrazit popisy sestav.
|
|
|
Skrýt odpojené kóty a popisy
|
Díly nebo sestavy, vybrané pro skrytí: - Nadbytečné kóty a popisy v odkazových výkresech, které vycházejí ze smazaných prvků
- Nadbytečné referenční kóty, které vyplývají z potlačených prvků
Pro výkresy zvolte možnost skrýt nadbytečné popisy. |
|

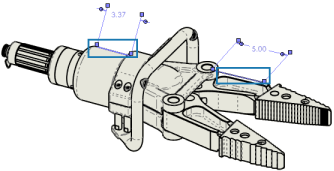

| Zvýraznit přidružené prvky při výběru referenční kóty |

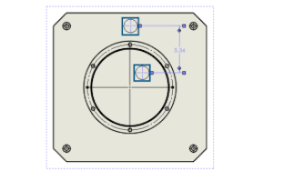

U částí nebo sestav výběrem označte prvky asociované s vybranými referenčními kótami. U kót středových značek výběrem označte asociované středové značky.
Pomocí Ctrl + vyberte více kót, chcete-li zvýraznit odkazované prvky všech vybraných kót.
Určete barvu používanou ke zvýraznění odkazovaných prvků. Chcete-li určit barvu zvýraznění, v nabídce Nástroje klikněte na:
. V nabídce Nastavení barevného schématu upravte barvu pro Vybranou položku 1.
Prvek nepodporuje následující kóty:
- Kóty DimXpert nebo kóty skici, například úhlové průběžné kóty a souřadnicové kóty.
- Kosmetické závity
- Kóty prvků
- Zablokované zvýraznění koncových bodů obrysových hran.
- Odkazované hrany nebo body jsou blokovány pro přerušení pohledu a starší kóty detailního režimu.
|
|
| Při zobrazení popisů součástí zobrazit DimXpert |
V případě sestav si vybráním zobrazíte popisy DimXpert na úrovni součásti. Může být potřeba nastavit jiné ovládací prvky zobrazení pro zobrazení popisů DimXpert.
|
|
|

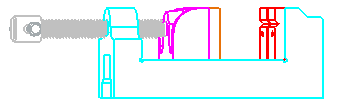

Použít barvy modelu pro SHO/SHV ve výkresech
|
Vyberte tuto možnost, abyste v režimu SHO/SHV mohli ve výkresu zobrazit barvy modelu dílu nebo sestavy. Toto nastavení nahrazuje barvy v nabídce . Ale jakákoliv přiřazená hladina toto nastavení nahradí. |
|
|
Propojit konfiguraci dílčího pohledu s nadřazeným pohledem
|
Vyberte možnost spojení dílčích pohledů, například průmětu, ke konfiguraci nadřazeného pohledu. Jsou-li propojeny, změna konfigurace nadřazeného pohledu mění dílčí pohled. |
|
| Limit hustoty šraf |
Pro výkresy určuje maximální počet šrafovacích čar vytvořených ve vzoru šrafování.
|
|
|
Importovat popisy
|
Vymažte Z celé sestavy pro import pouze popisů sestavy nejvyšší úrovně. Pokud je tato možnost vybrána, jsou importovány popisy všech součástí, což může mít dopad na výkon.
|
|
|

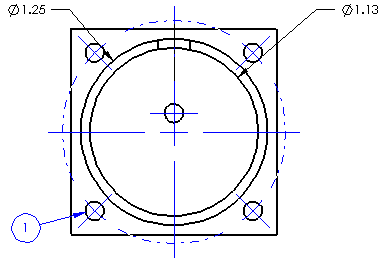

Automaticky vložit při vytvoření pohledu
|
Vyberte:
- Středové značky – díry -díl
- Středové značky – zaoblení -díl
- Středové značky drážky -díl
- Symboly kolíků -díl
- Středové značky – díry -sestava
- Kosmetické závity – sestava (může ovlivnit výkon) pro vkládání kosmetických závitů do výkresů sestav.
- Středové značky – zaoblení -sestava
- Středové značky – drážky -sestava
- Symboly kolíků -sestava
- Spojovací čáry k polím děr se středovými značkami
-

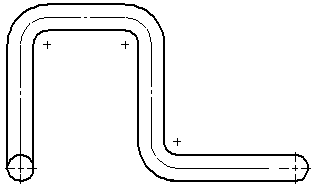

Osy pro přidání os k plochám modelu s rovnoběžnými hranami.
Osy nejsou vloženy automaticky, pokud je zapnutý režim Nastavení velkých sestav, nebo počet součástí přesahuje mez pro velké sestavy, i když je zvolena tato možnost.
- Pozice pro přidání pozic ke všem viditelným částem bez duplikátů ve více pohledech
- Kóty označené pro výkresy pro přidání kót k modelům bez duplikátů ve více pohledech
Kóty jsou ve skicách dílů označeny jako Označené pro výkres.
|
|
|

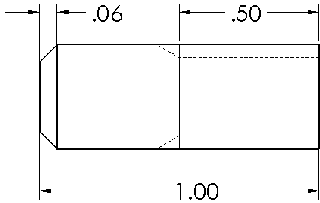

Zobrazení kosmetického závitu
|
Vybráním Vysokou kvalitu určíte, jestli mají být kosmetické závity viditelné nebo skryté. Pokud se například díra (nikoli průchozí) nachází na zadní straně modelu, který je v pohledu zepředu, bude kosmetický závit skryt. Můžete nastavit zobrazení pro jednotlivé pohledy výkresů ve správci PropertyManager pohledu výkresu v části Zobrazení kosmetického závitu. |
|
|
Zobrazení šrafování
|
Při vybrání možnosti Kolem popisů zobrazit volný prostor se zobrazí volný prostor okolo kót nebo popisů, které náleží do pohledu výkresu nebo do skici a nachází se ve šrafované oblasti. |
 |
|
Vybrané
|
 |
|
Výběr možnosti zrušen
|
|
| Zobrazení čar přerušení |
Zadejte: - Mezera pro nastavení vzdálenosti mezi čarami přerušení v přerušeném pohledu
- Přípona pro nastavení délky přerušených čar za geometrií modelu v přerušeném pohledu.
Vyberte Přizpůsobit měřítko pohledu pro zubatý styl pro automatické přizpůsobení zubatých obrysů měřítku pohledu výkresu.
|
   |
|
Střed hmoty
|
Zadáním hodnoty Velikost značky nastavte výchozí velikost značky.
Nastavíte-li možnost Přizpůsobit měřítku pohledu, bude se velikost značky těžiště automaticky měnit podle měřítka pohledu výkresu.
|
|
