Možnosti Vybrat jiný a Vybrat referenci vazby

Dialogové okno Vybrat jiný můžete použít k výběru entit, které jsou skryty jinými entitami. V dialogovém okně Vybrat odkaz vazby můžete vybrat odkazy vazby.

Vyberte jiný

Postup pro výběr skrytých položek:

  1. V dokumentu dílu nebo sestavy kikněte pravým tlačítkem myši na model v grafické ploše a vyberte Vybrat jiný .

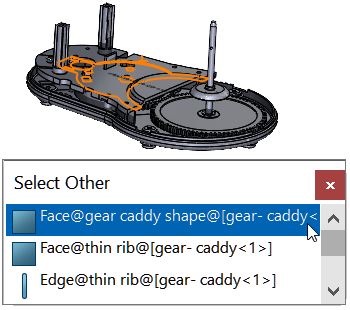

    • Ukazatel se změní na a  zobrazí se dialogové okno Vybrat jiný se seznamem entit, které leží pod ukazatelem v pořadí, ve kterém se vyskytují. Ikona zobrazí typ entity, jako je plocha, hrana, atd.
    • Podržte ukazatel okamžik nad položkami v seznamu a zvýrazněte je v grafické ploše.
    • V seznamu se můžete pohybovat pomocí klávesy Tab nebo prostředního tlačítka myši.
    • Můžete kliknout pravým tlačítkem na model a skrýt jeho plochy, čímž zobrazíte další skryté plochy a hrany
  2. Klepnutím v seznamu nebo na grafické ploše vyberte entitu.

Vybrat referenci vazby

Je-li k dispozici více než jeden odkaz vazby, zobrazí se v dialogovém okně Vybrat odkaz vazby seznam odkazů vazeb.

Okno se může zobrazit při použití následujících postupů:
  • Vložení součásti
  • Přetažení součástí ze stromu FeatureManager
  • Přetažení souboru z karty Průzkumník souborů v podokně úloh
  • Přetažení souboru z karty Knihovna návrhů v podokně úloh

Výběr odkazu vazby:

  1. Otevřete model, kde existuje více odkazů mezi dvěma součástmi.

    V tomto příkladu vytvoříme odkaz vazby mezi knoflíkem a deskou. Deska má několik poloh, ze kterých můžete vybrat.

  2. Přetáhněte knoflík na desku.

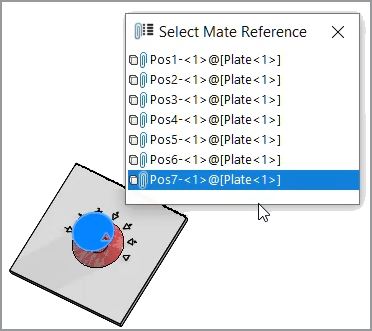

    Když je knoflík nad deskou, zobrazí se možnost Vybrat odkaz vazby .

  3. V dialogovém okně Vybrat odkaz vazby vyberte odkaz.
