Kóty a poznámky lze zarovnat několika způsoby pomocí uchopovacích čar, mřížek a nástrojů na zarovnání.
Uchopovací čáry
Kóty a poznámky lze zarovnat pomocí uchopovacích čar, které se zobrazují při přetahování.
Přetáhněte kóty nebo poznámky za jejich text do nového umístění. Použijte uchopovací čáry k jejich zarovnání a umístění.
 |

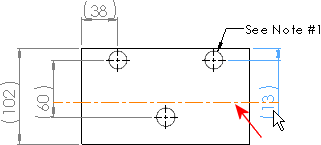

| Přetáhněte kótu a “uchyťte” ji k textu jiné kóty, jak je aznačeno tečkovanou uchopovací čarou. |
 |

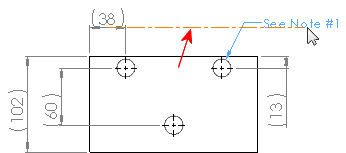

| Přetáhněte poznámku a “uchyťte” ji k textu kóty, jak je naznačeno tečkovanou uchopovací čarou. |
Pokud chcete dočasně vypnout zachytávání, podržte klávesu
Alt.
Chcete-li trvale vypnout přichycení, v nabídce vyberte Zakázat odvozování poznámky/kóty.
Mřížky

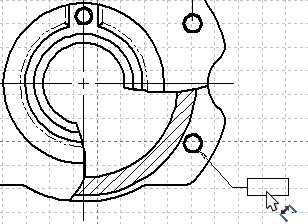

Kóty (ne poznámky) lze přetahovat a uchycovat k mřížce.
V nabídce můžete aktivovat mřížku a nastavit odstupy jejích čar.
Nástroje pro zarovnání
Pouze nástroje pro zarovnání kót (Zarovnat rovnoběžně/soustředně a Zarovnat kolineárně/radiálně) vytváří trvalé zarovnání. Přetahování na uchopovací čáry nebo uchycení k mřížce není trvalé.
